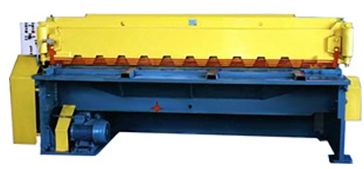

Электромеханическая гильотина Завод НГ4x2.5
Функциональные возможности
Ножницы гильотинные механические НГ4х2,5 применяются для резки профильного и листового металла. Наибольшая толщина стали, которая подвергается резке ножницами, равняется 4 мм, а ширина листа по максимуму равна 2500 мм. Наибольший размер уголка, который можно резать ножницами, равняется 56х56х5 мм, а наибольший диаметр металлического прутка – 25 мм. Работу механизма ножниц обеспечивает электродвигатель (мощность 7,5 кВт), который позволяет ножам при холостом ходе делать 92, а при резке металла - 40 ходов. Резка выполняется при помощи заднего упора или по разметке. Нужный зазор устанавливается между ножами автоматически и зависит от усилия, которое требуется для конкретного случая резки.
Вес ножниц равен 3760 кг. Их размеры в плане следующие:
- длина – 3510 мм;
- ширина – 1150мм;
- высота – 1720 мм.
Управление ножницами предусматривается двумя способами:
- ручное;
- педальное.
В процессе работы можно использовать два режима:
- одиночный ход;
- автоматический ход.
Стандартная комплектация
В комплект поставки включается следующее оборудование:
- сварная станина;
- стол в комплекте с ножами;
- задний упор, позволяющий размещать заготовку под углом или перпендикулярно к линии реза;
|
Тип привода
|
электромеханический |
|
Макс. ширина заготовки, мм
|
2500 |
|
Макс. толщина заготовки, мм
|
4 |
|
Макс. Ø прутка кругл. профиля, мм
|
25 |
|
Макс. размеры отрез. уголка, мм
|
56x56x5 |
|
Регулировка заднего упора, мм
|
500 |
|
Напряжение питания, В
|
3x380 |
|
Потребляемая мощность, кВт
|
7.5 |
|
Габаритные размеры, мм
|
3510x1150x1720 |
|
Масса, кг
|
3700 |
