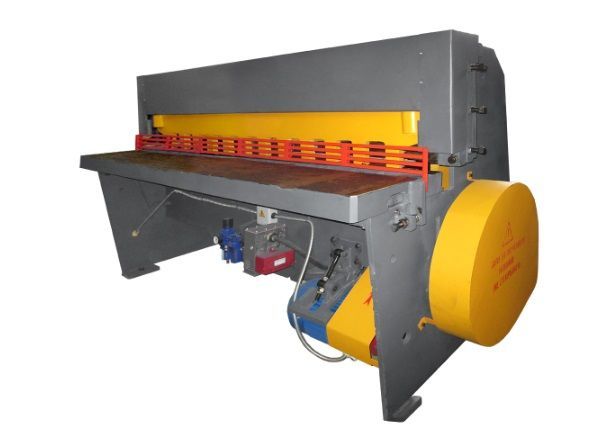

Электромеханическая гильотина ПСМ НД3316

Функциональные возможности

Ножницы гильотинные ручные кривошипные НД3316АГ – это сборно-сварная конструкция из 2-х стоек, которые соединены траверсой и стяжками, на которые установлен рабочий стол. На столе с помощью винтов закреплены нижние ножи. В ножевой балке оборудованы два выступа, предназначенные для приподнимания прижимной балки при движении вверх. Происходит одновременное опускание прижимной и ножевой балок, что позволяет надежно фиксировать лист металла, который подвергается поперечному раскрою. При этом, наибольшая толщина листовой стали равняется 4 мм, а ширина листа по максимуму равна 2000 мм.

Вес ножниц НД3316АГ равен 3870 кг. Размеры ножниц в плане следующие:

• длина – 3300 мм;
• ширина – 1630 мм;
• высота – 1520 мм.

Управление ножницами возможно в четырех режимах:

• одиночный ход;
• непрерывный ход;
• толчковый;
• ручной поворот.

Работу механизма ножниц НД3316АГ обеспечивает электродвигатель (мощность 8,5 кВт, 1395 об./мин.), который позволяет ножам на холостом ходу делать 65 ходов в минуту, а при резке металла – 22 хода. Нож установлен под углом 1° 19'.

Стандартная комплектация

В комплект поставки включается следующее оборудование:

• сварная станина;
• стол в комплекте с ножами;
• задний упор с ручным приводом.

Привод ножниц от электродвигателя, закрепленного на поворотной плите, через клиноременную передачу на приводной вал редуктора и далее на кривошипный вал.

Редуктор выполнен в виде агрегатного узла и состоит из двух ступеней зубчатой передачи.

Муфта-тормоз пневматическая, фрикционная, многодисковая, смонтирована на входном конце вала редуктора.

Механизм реза состоит из прижимной и ножевой балок. Прижимная балка качающейся (консольной) конструкции: в ее прямолинейных направляющих движется ножевая балка. Прижимная и ножевая балки связаны между собой рычажной системой, которая соединена с приводом ножниц. В верхней частя прижимной балки установлены винтовые упоры, служащие для возврата ее в верхнее положение.

Ножевая балка снабжена пневматическими уравновешивателями, смонтированными в кронштейнах, закрепленных на станине.

Механизм заднего упора закреплен на ножевой балке и состоит из двух ходовых винтов, по которым перемещаются ползушки, с закрепленной (шарнирно) упорной планкой.

Для резки тонкого листа на ножницах предусмотрен поддерживатель.

Для защиты рук оператора в зоне реза служит защитная решетка, сблокированная с пусковым устройством ножниц.

Режим работы:

1. автоматический
2. наладочный
3. одиночные ходы
4. ручной проворот

Управление кнопочное или педальное.

Крепление инструмента гильотинных ножниц НД3316Г

Крепление инструмента гильотинных ножниц НД3316г

Крепление инструмента гильотинных ножниц НД3316г

Система смазки централизованная и позволяет эксплуатацию в условиях низких температур.

Расположение составных частей гильотинных ножниц НД3316Г

Расположение органов управления гильотинными ножницами НД-3316г

Перечень органов управления гильотинными ножницами НД-3316г

1. Переключатель управления
2. Переключатель режимов работы
3. Педаль электрическая управления ножницами
4. Болт регулировки стола
5. Маховичок перемещения заднего упора
6. Вводной выключатель
7. Кнопка „Общий стоп"
8. Кнопка „Пуск" муфты
9. Кнопка „Пуск" электродвигателя
10. Выключатель освещения линии реза
11. Кнопка „Стоп непрерывных ходов"

Кинематическая схема гильотинных ножниц НД3316г

Приводной вал и червячный редуктор с муфтой-тормозом гильотинных ножниц НД3316г

Приводной вал и червячный редуктор с муфтой-тормозом ножниц НД3316г

Ножевая балка. Прижимная балка гильотинных ножниц НД3316Г

Приводной вал и червячный редуктор с муфтой-тормозом ножниц НД3316Г

Схема пневматическая принципиальная гильотинных ножниц НД3316г

Электрооборудование гильотинных ножниц НД3316г. Общие сведения

На ножницах установлены один трехфазный асинхронный электродвигатель с повышенным скольжением, электропневматические вентили, воздухораспределитель типа У7122А на 24 В постоянного тока и бесконтактные конечные выключатели типа БВК261-24 на 24 В постоянного тока.

Для управления ножницами применяется ящик управления Я9101.

Применение бесконтактной схемы управления муфтой в сочетании с дублированием таких элементов, как электропневматические вентили и бесконтактные конечные выключатели, обеспечивает высокую надежность работы и безопасность обслуживания.

Управление работой ножниц осуществляется с пульта управления и панели переключателей ящика Я9101. На пульте установлены кнопки управления главным приводом, муфтой, выключатель цепи освещения линии реза, кнопка „Общий стоп" и сигнальные лампы.

На ножницах применяются следующие величины напряжений переменного и постоянного тока:

• Силовая цепь - 380 В, 50 Гц
• Цепь управления - 110 В, 50 Гц
• Цепь освещения линии реза - 24 В, 50 Гц
• Цепь сигнализации - 5 В, 50 Гц

От силовой цепи питается электродвигатель главного привода. Цепи управления и сигнализации питаются от вторичных обмоток трансформатора Тр1 (он входит в ящик Я9101). Аппаратура управления и защиты установлена в запираемом ящике управления Я9101.

Чертеж ножа для гильотинных ножниц НД3316г
