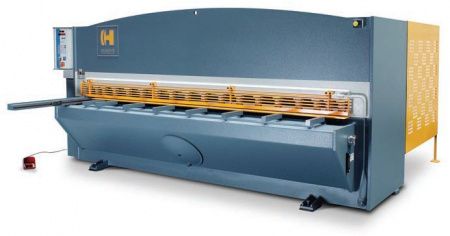

Гидравлическая гильотина Haco TS 2006
Функциональные возможности
Ножницы гильотинные гидравлические Haco TS/TSX 2006 сконструированы по принципу, названному «качающейся балкой», и предназначены для поперечного раскроя листовой стали. Режущая балка опускается за счет усилий гидравлики, а поднимается за счет повышения давления азота в цилиндрах станка. Имеется защита от перегрузки. Наибольшая толщина металлического листа, который подвергается резке, равняется 6,0 мм, а ширина листа по максимуму равна 2050 мм.
Работу механизма ножниц обеспечивает электродвигатель (мощность 7,5 кВт), который позволяет ножам осуществлять 10-15 ходов в минуту. Наклон ножа настраивается под углом от 0,5 до 3°. Вес ножниц равен 3500 кг.. Их размеры в плане следующие:
- длина – 2800 мм;
- ширина – 1650 мм;
- высота – 1700 мм.
Стандартная комплектация
В комплект поставки включается следующее оборудование:
- боковая направляющая;
- задний регулируемый упор;
- ограничитель с миллиметровой шкалой;
- гидравлический прижимной механизм с возможностью регулировки угла резания;
- панель управления;
- удлинитель стола;
- измерительная линейка.
За дополнительную плату заказчик может получить:
- контрольную панель ЧПУ;
- фронтальные направляющие;
- механизм счета резов до нуля с опцией остановки работы;
- механизм подачи листов металла под углом;
- счетчик часов работы ножниц.
|
Тип привода
|
гидравлический |
|
Макс. ширина заготовки, мм
|
2050 |
|
Высота рабочего стола, мм
|
770 |
|
Макс. толщина заготовки, мм
|
6 |
|
Регулировка заднего упора, мм
|
750 |
|
Частота ходов ножа, об/мин
|
15/10 |
|
Угол наклона подвижного ножа, град
|
0.5-3 |
|
Напряжение питания, В
|
3x380 |
|
Потребляемая мощность, кВт
|
7.5 |
|
Габаритные размеры, мм
|
2800x2700x1700 |
|
Масса, кг
|
3500 |
