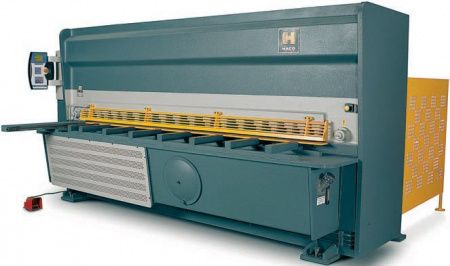

Гидравлическая гильотина Haco HSL 3013
Функциональные возможности
Ножницы гидравлические Haco HSL/HSLX 3013 управляются с помощью гидроцилиндров, расположенных в верхней части ножниц. Для этого в комплект ножниц входит контроллер ЧПУ. Наибольшая толщина металлического листа, который подвергается резке, равняется 13 мм, а ширина листа по максимуму равна 3050 мм. При резке нержавеющей стали наибольшая толщина листа равняется 6 мм.
Работу механизма ножниц обеспечивает электродвигатель (мощность 22 кВт), который позволяет ножам осуществлять 9-17 ходов в минуту. Наклон ножа настраивается под углом от 0,5 до 3°. Вес ножниц равен 9500 кг. Их размеры в плане следующие:
- длина – 4270 мм;
- ширина – 2200 мм;
- высота – 2250 мм.
Предусмотрены два режима программирования:
- автоматический;
- ручной.
Стандартная комплектация
В комплект поставки включается следующее оборудование:
- боковая направляющая;
- задний регулируемый упор, имеющий электромеханический привод;
- ограничитель с миллиметровой шкалой;
- гидравлический прижимной механизм с возможностью регулировки угла резания;
- панель управления;
- удлинитель стола;
- транспортир.
За дополнительную плату заказчик может получить:
- контроллер ЧПУ модели SC70;
- фронтальные направляющие;
- механизм счета резов до нуля с опцией остановки работы;
- механизм подачи листов металла под углом;
- счетчик часов работы ножниц.
|
Тип привода
|
гидравлический |
|
Макс. ширина заготовки, мм
|
3050 |
|
Высота рабочего стола, мм
|
930 |
|
Макс. толщина заготовки, мм
|
13 |
|
Частота ходов ножа, об/мин
|
17/9 |
|
Угол наклона подвижного ножа, град
|
0.5-3 |
|
Напряжение питания, В
|
3x380 |
|
Потребляемая мощность, кВт
|
22 |
|
Габаритные размеры, мм
|
4270x3720x2250 |
|
Масса, кг
|
9500 |
