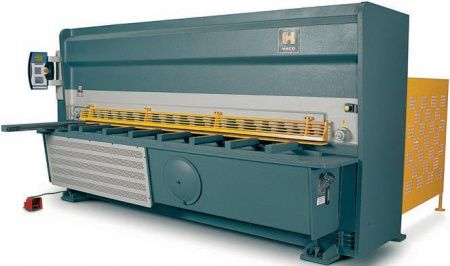

Гидравлическая гильотина Haco HSL 3006
Функциональные возможности
Ножницы гильотинные гидравлические Haco HSL/HSLX 3006 управляются с помощью гидроцилиндров, расположенных в верхней части ножниц. Для этого в комплект ножниц входит контроллер ЧПУ. Наибольшая толщина металлического листа, который подвергается резке, равняется 6,5 мм, а ширина листа по максимуму равна 3050 мм. При резке нержавеющей стали наибольшая толщина листа равняется 3 мм.
Работу механизма ножниц обеспечивает электродвигатель (мощность 11 кВт), который позволяет ножам осуществлять 11-22 хода в минуту. Наклон ножа настраивается под углом от 0,5 до 3°. Вес ножниц равен 5000 кг. Их размеры в плане следующие:
- длина – 3950 мм;
- ширина – 1750 мм;
- высота – 1720 мм.
Предусмотрены два режима программирования:
- автоматический;
- ручной.
Стандартная комплектация
В комплект поставки включается следующее оборудование:
- боковая направляющая;
- задний регулируемый упор, имеющий электромеханический привод;
- ограничитель с миллиметровой шкалой;
- гидравлический прижимной механизм с возможностью регулировки угла резания;
- панель управления;
- удлинитель стола;
- транспортир.
За дополнительную плату заказчик может получить:
- контроллер ЧПУ модели SC70;
- фронтальные направляющие;
- механизм счета резов до нуля с опцией остановки работы;
- механизм подачи листов металла под углом;
- счетчик часов работы ножниц.
|
Тип привода
|
гидравлический |
|
Макс. ширина заготовки, мм
|
3050 |
|
Высота рабочего стола, мм
|
770 |
|
Макс. толщина заготовки, мм
|
6.5 |
|
Регулировка заднего упора, мм
|
750 |
|
Частота ходов ножа, об/мин
|
22/11 |
|
Угол наклона подвижного ножа, град
|
0.5-3 |
|
Напряжение питания, В
|
3x380 |
|
Потребляемая мощность, кВт
|
11 |
|
Габаритные размеры, мм
|
3950x3070x1720 |
|
Масса, кг
|
5000 |
