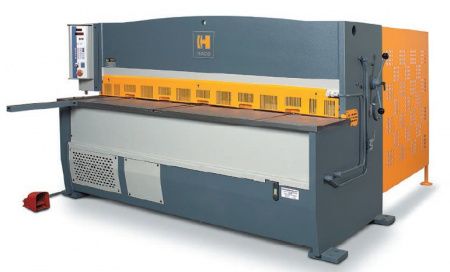

Гидравлическая гильотина Haco SST/SSTX 2504
Функциональные возможности
Ножницы гильотинные гидравлические Haco SST/SSTX 2504 сконструированы по принципу, названному «качающейся балкой», и предназначены для поперечного раскроя листовой стали. Режущая балка опускается за счет усилий гидравлики, а поднимается за счет повышения давления азота, имеющегося в цилиндрах станка. Имеется защита от перегрузки. Наибольшая толщина металлического листа, который подвергается резке, равняется 4 мм, а ширина листа по максимуму равна 2560 мм.
Работу механизма ножниц обеспечивает электродвигатель (мощность 7,5 кВт), который позволяет ножам осуществлять 42 ходов в минуту при холостом ходе и 30 - при работе. Нож установлен под углом 1° 30'. Вес ножниц равен 5250 кг. Их размены в плане следующие:
- длина – 3300 мм;
- ширина – 1750 мм;
- высота – 1700 мм.
Стандартная комплектация
В комплект ножниц включается следующее оборудование:
- плоский стол;
- боковая направляющая;
- задний регулируемый упор;
- ограничитель с миллиметровой шкалой;
- гидравлический прижимной механизм с возможностью регулировки угла резания;
- панель управления;
- удлинитель стола;
- измерительная линейка.
За дополнительную плату заказчик может получить:
- контрольную панель ЧПУ в комплекте с задним упором;
- фронтальные направляющие;
- механизм счета резов до нуля с опцией остановки работы;
- механизм подачи листов металла под углом;
- счетчик часов работы ножниц.
|
Тип привода
|
гидравлический |
|
Макс. ширина заготовки, мм
|
2560 |
|
Макс. толщина заготовки, мм
|
4 |
|
Регулировка заднего упора, мм
|
650 |
|
Частота ходов ножа, об/мин
|
42/30 |
|
Угол наклона подвижного ножа, град
|
2°10' |
|
Напряжение питания, В
|
3x380 |
|
Потребляемая мощность, кВт
|
7.5 |
|
Габаритные размеры, мм
|
3300x1750x1700 |
|
Масса, кг
|
5250 |
