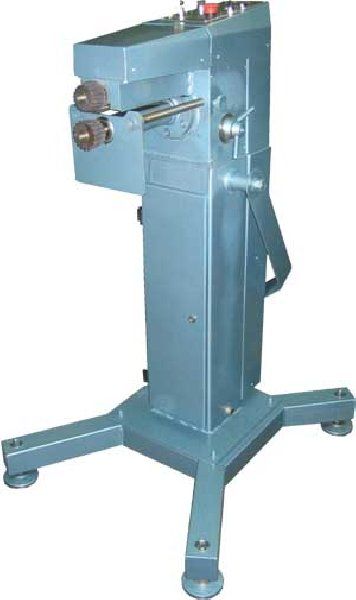

Электромеханический зиговочный станок Завод ММЗ-3701
Зиговочный станок относится к группе вальцовочного оборудования ротационного типа и предназначен для работы с тонколистовым металлом.
Зиговочный станок, оснащенный специальными роликами, может выполнять различные операции по обработке круглых частей воздуховодов:
- отбортовку кромки круглой обечайки под бандаж;
- отрезу края круглой обечайки;
- вырезание сегментов отводов;
- формирование кольцевого зига на поверхности круглой обечайки;
- гофрирование торца круглой обечайки;
- отбортовку края сегментов.
С дополнительной оснасткой станок может выполнять следующие операции:
-вальцевание круглой заготовки из плоского металла;
- отбортовку края плоского круга на 90 град.
Для осуществления любой операции необходимо установить соответствующие ролики. Вращение рабочих роликов осуществляется через клиноременную передачу, коробки скоростей.
При помощи коробки скоростей, поворотом рукоятки в соответствующую сторону устанавливают нужную частоту вращения роликов.
Зиговочный станок имеет две рабочие позиции. Работать можно поочередно на любой позиции, используя ту или иную электрическую педаль.
|
Тип привода
|
электрический |
|
Макс. толщина заготовки, мм
|
1.25 |
|
Вылет роликов, мм
|
250 |
|
Потребляемая мощность, кВт
|
0.75 |
|
Габаритные размеры, мм
|
910х790х1360 |
|
Масса, кг
|
200 |
