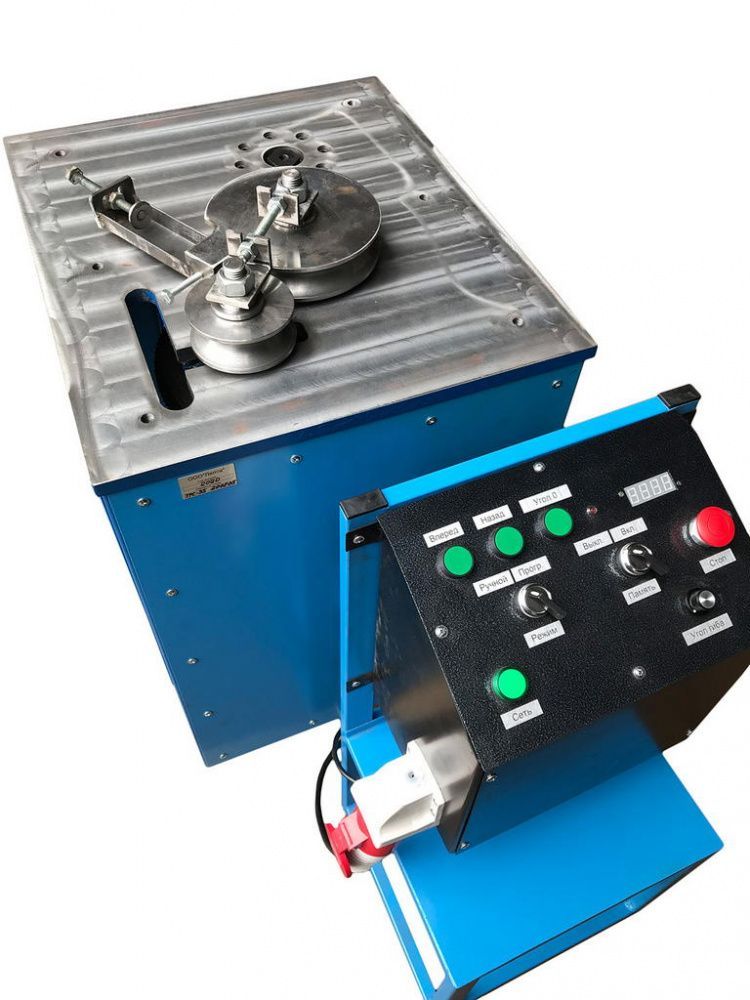

Электромеханический трубогиб Завод ТРС-35

Трубогиб состоит из каркаса , блока управления ,упорных и ведущих роликов (разного диаметра) и хомутов.
Блок управления может быть установлен с любой , удобной для работы стороны станка или вынесен на отдельную стойку.

Внутри каркаса находится зубчатая передача, мотор-редуктор и блок датчика управления.

Изгибание происходит методом обкатки трубы относительно ведущего ролика.

Подготовка к работе и использование

Установить трубогиб на горизонтальную поверхность, подключить напряжение 380 В (желто-зеленый провод – «земля»). При нажатии на кнопку * вперед* вращение должно быть по часовой стрелке. Для правильного вращения необходимо поменять фазы.(при необходимости).

Установить ролики нужного размера .

Установить трубу между ведущим и упорным роликами, прижать хомутом

Для замены ведущего ролика, открутить прижимной винт с шайбой, снять ролик с шестигранника и поставить взамен нужный ролик.

Для замены упорного ролика, повернуть ручку фиксации на один оборот против часовой стрелки и сдвинуть ролик с осью до упора в сторону блока управления. После этого открутить окончательно ручку фиксации, снять упорный ролик с компенсирующими шайбами. Установка упорного ролика производится в обратном порядке.

Положение упорного ролика относительно ведущего определяется перемещением по пазу в плите и обусловлено диаметром изгибаемой трубы и углом гиба .

Требования безопасности

Подключение электропитания к трубогибу должно производиться квалифицированным персоналом.
Эксплуатация и хранение трубогиба должно происходить в закрытых помещениях

ЗАПРЕЩАЕТСЯ:

- использование ТРС-35 не по назначению;
- производить ремонтные работы при включенном в сеть трубогибе;
- эксплуатировать трубогиб с поврежденной изоляцией кабеля электропитания;
- эксплуатировать без заземления.

Транспортировка

Танспортировать трубогиб разрешается в любом положении, не допускающем механических поломок конструкции и элементов управления.

Техническое обслуживание

Периодически необходимо проверять затяжку клемм электропроводки и заземления.

Мотор-редуктор поставляется заправленный синтетическим маслом, рассчитанным на весь срок службы редуктора и не требующим замены в процессе эксплуатации.

Один раз в полгода необходимо смазывать открытую зубчатую передачу (находящуюся внутри каркаса) смазкой Литол-24

Трубогиб ТРС–35 - незаменимый помощник в производстве и строительстве. Это оборудование позволяет выполнять сложные гибочные процессы с разными видами труб и профилей. Подходит для работы с различными материалами, комфортно в использовании. Позволяет добиться точности, нужного радиуса изгиба.

Трубогиб ТРС–35: характеристики, принцип действия

Трубогиб TPC-35 без дополнительной оснастки применяют для гибки профиля и труб с круглым сечением разного диаметра. Оборудование состоит из:

• каркаса,

• хомута,

• упорного и ведущего роликов.

Устройство отлично справляется с гибкой круглых и соответствующих труб с минимальной тратой времени и усилий человека.

Для каких труб стоит купить трубогиб ТРС–35?

Оборудование для проведения гибочных операций рекомендовано покупать, если планируется работа со следующими трубами:

• водогазопроводными стальными,

• бесшовными горячекатаными,

• бесшовными холоднодеформированными,

• нержавеющими коррозионно-стойкими,

• тепло- и холоднодеформированными,

• котельными,

• медными,

• латунными,

• профильными,

• электросварными из нержавеющей и низкоуглеродистой стали,

• оцинкованными,

• покрытыми полимерами,

• сортового проката.
