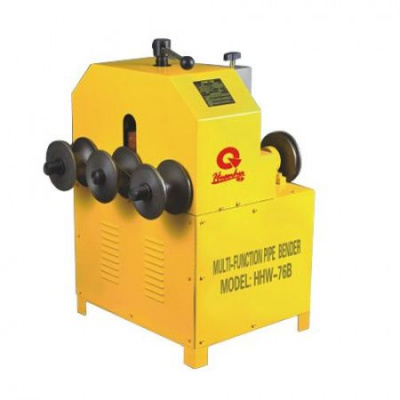

Электромеханический трубогиб Tor HHW-76B

Трубогибочные станки – оборудование, предназначенное для изменения геометрии труб и сортового проката из металла (стали, цветных металлов и сплавов) методом гибки-прокатки.
Трубогиб электрический предназначен для холодной гибки стальных тонкостенных труб круглого или квадратного профиля при температуре воздуха рабочей среды от -10 до +40 градусов. Силовой элемент трубогиба - стационарный электрический агрегат в сборе. Рабочий элемент – металлическая насадка круглой формы под соответствующий типоразмер трубы.

Трубогиб состоит из силового элемента (корпуса), который работает от сети на 220В, и комплекта сменных насадок, которые используются в зависимости от размера сгибаемой трубы. На наконечник силовой установки надевается насадка соответствующего размера. Труба, установленная между опорными роликами и насадкой, гнется за счет перемещения насадки по вертикальной оси. Силовой ход и возврат насадки в исходное положение производится с помощью ручки управления, расположенной в верхней части корпуса трубогиба.

1 Порядок установки, подготовка и работа

Осмотреть устройство на предмет отсутствия видимых неисправностей. В рабочем пространстве при этом не должно находиться никаких лишних предметов и инструмента. Персонал, не прошедший инструктаж по технике безопасности и правилам эксплуатации трубогиба, к работе не допускается.  Установить рабочую насадку соответствующего профиля и размера.  Подключить устройство к электросети.  Подготовить изгибаемую трубу для чего, в случае если гнется короткий отрезок трубы, проверить ее длину. Концы изгибаемой трубы должны выходить за опорные ролики на расстояние не менее 35-40% от длины трубы с каждой стороны. Плоскости трубы, непосредственно касающиеся опорных роликов и трубогибной насадки, смазать консистентной смазкой. Расположив трубу между опорными роликами и рабочей насадкой, с помощью ручки управления начать процесс гибки до необходимой величины угла.  По окончанию гибки, с помощью ручки управления вернуть насадку в исходное положение.  Далее можно освободить изогнутую трубу и начать процесс заново или отключить устройство.
