Электрогидравлический трубогиб Завод ТГМ-1Э

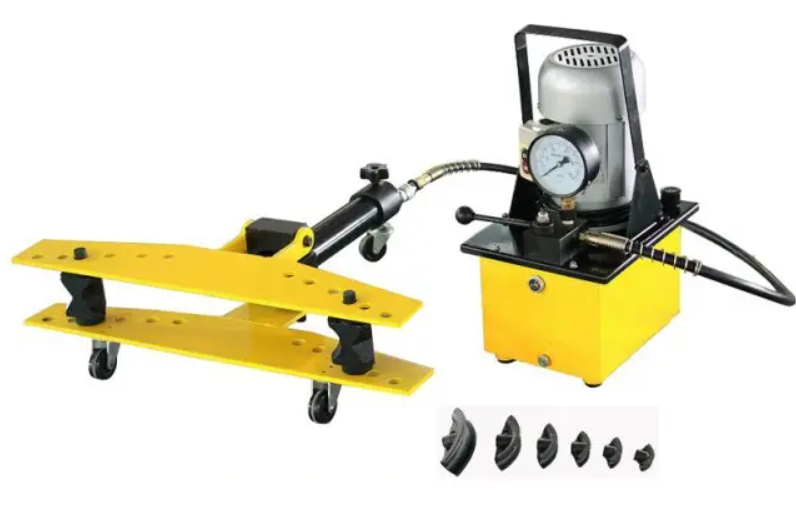

Трубогиб гидравлический с электроприводом ТГМ-1Э используется для решения промышленных и бытовых задач. Предназначаются для проведения слесарных работ, организации систем водо-, газоснабжения, теплокоммуникаций и др. С их помощью можно гнуть металлические трубы круглого и профильного сечения.

Гидроцилиндр – основной узел оборудования. Когда работающий нажимает на рычаг (усилие руки – минимально, оно многократно преумножается за счет действия цилиндра), труба перемещается по полукруглым опорам и, проходя между роликом и вальцом, обретает необходимую форму.

4. ПОРЯДОК РАБОТЫ

Соберите трубогиб. Для этого:

- Закрепите на нижней платформе передней части трубогиба нижнюю траверсу (1) с помощью имеющегося в комплекте крепежа.

- Установите и закрепите в тыльной части трубогиба упорное колесо (2).

- Установите верхнюю траверсу (3) на передний корпус (4) с помощью оси (5).

- Установите на шток трубогиба шаблон (6) необходимого размера.

- Установите между траверсами упоры (7) в симметричные отверстия, соответствующих требуемому радиусу изгиба трубы. Поверните упоры к шаблону выемками, соответствующими диаметру установленного шаблона.

- Подготовьте гидростанцию к работе согласно Руководству по эксплуатации для гидростанции.

- Подсоедините рукав высокого давления (8) к гидростанции (9) через быстроразъёмное соединение БРС.

2) Поместите обрабатываемую трубу между упорами и шаблоном (11).

3) Включите педалью (пультом или рукояткой 10) подачу масла в гидроцилиндр трубогиба. Если шток выдвигается с задержкой после включения гидростанции или рывками, значит в гидросистеме гидростанция-гидроцилиндр присутствует воздух.

4) После завершения гибки отведите шток в исходное положение, нажав соответствующую клавишу педали или повернув рукоятку распределителя.
