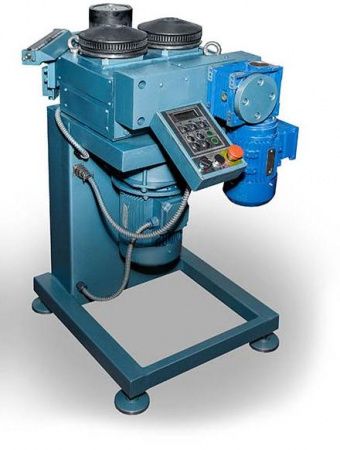

Электромеханический профилегиб Завод СТД-94У (УГС 6/2А)

Фланцегибочный станок СТД-94У - промышленное оборудование российского производства, которое используется для спиральной и кольцевой гибки полосового и углового профильного проката методом вальцевания (холодной прокатки в роликах).

Функциональные возможности

Фланцегибочный станок СТД-94У предназначен для изготовления изделий следующих форм:

• фланцы для прямошовных фальцевых воздуховодов;
• фланцы для прямошовных сварных воздуховодов;
• фланцы для спиральных фальцевых воздуховодов;
• фланцы для спирально-сварных воздуховодов;
• другие изделия круглой формы с фальцовкой или без нее.

Фланцегибочный станок СТД-94У может использоваться в ручном и автоматическом режиме. Во втором случае управление оборудованием осуществляется с помощью программируемого электронного блока, что позволяет выполнять повторяющиеся операции с минимальным участием оператора.

Конструктивные особенности

Выделяют следующие основные конструктивные особенности фланцегибочного станка СТД-94У:

• блочно-модульная конструкция, которая упрощает замену и текущее обслуживание отдельных узлов;
• один из ключевых элементов устройства станка - энергомодуль, который комбинируется с различными технологическими модулями (в зависимости от характера гибочно-вальцовочных операций);
• фланцегибочный станок СТД-94У не требует специальной подготовки фундамента: он устанавливаются на любое жесткое покрытие;
• гибка выполняется посредством прокатки заготовки через 2 ведущих (неподвижные оси) и 1 прижимной ролик (регулируемая ось);
• электропривод вращения роликов;
• предусмотрена система динамического торможения основного привода;
• система автоматического позиционирования роликов с помощью электропривода;
• управление фланцегибочным станком СТД-94У осуществляется с помощью пульта и ножной педали.

Комплектация

В комплект поставки фланцегибочного станка СТД-94У входят ролики для гибки:

• полосы 25х4 мм с наименьшим радиусом закругления при гибке 80 мм;
• уголка 25х25х3 мм, 25х25х4 мм, 32х32х4 мм, 36х36х4 мм, 40х40х4 мм с наименьшим радиусом закругления при гибке 177,5 мм.
