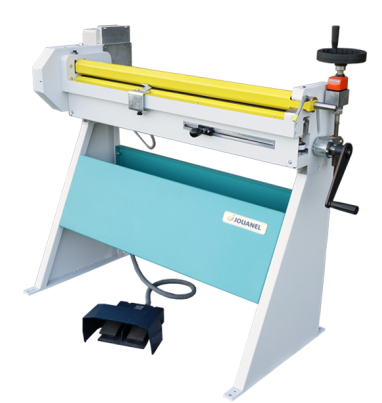

Электромеханические вальцы Jouanel ROL1270-12EVV

Асимметричные гибочные вальцы ROL1270-12EVV с электромеханическим приводом рабочей длиной 1270 мм предназначены для цилиндрической и конической гибки, а так же правки листовой оцинкованной стали толщиной до 1,2 мм, при производстве водосточных труб, воздуховодов, дымоходов, кожухов систем теплоизоляции с минимальным диаметром 80 мм.

Приводной мотор оснащен вариатором для плавной регулировки скорости проката и тормозным механизмом для повышения точности остановки.

Для проката конических изделий станок оснащен устройством для наклона заднего вала, для загиба края заготовки верхний вал имеет паз. Задний вал имеет механический счетчик, нижний вал оснащен маркером положения. При серийной гибки для быстрого позиционирования гибочного вала, гибочный вал оснащен маркером положения.

Для задания радиуса изгиба на станке установлен маховик со счетчиком. Прижимной вал управляется с помощью рычага на зубчатой рейке, что дает возможность плавно изменять степень придавливания заготовки.

Быстрое извлечение готового изделия происходит благодаря откидыванию в сторону верхнего вала, оснащенного съемным зажимом.

Точёные валы прочностью 90-100 кг/мм2 изготовлены из высокоуглеродистой стали (24 HRC).

В стандартной комплектации асимметричные гибочные вальцы ROL1270-12EVV имеют следующее оснащение: асимметричное расположение валов, верхний вал с фальцегибочным пазом оснащен откидным затвором, конусное формообразование деталей за счёт установки под углом заднего вала, точная установка с цифровой индикацией заднего вала при помощи ходового винта и червячной передачи.

Трехвалковый листогиб поставляется на жесткой устойчивой станине из высококачественной стали. Полированная поверхность валов не повреждает листовой металл заготовки.
