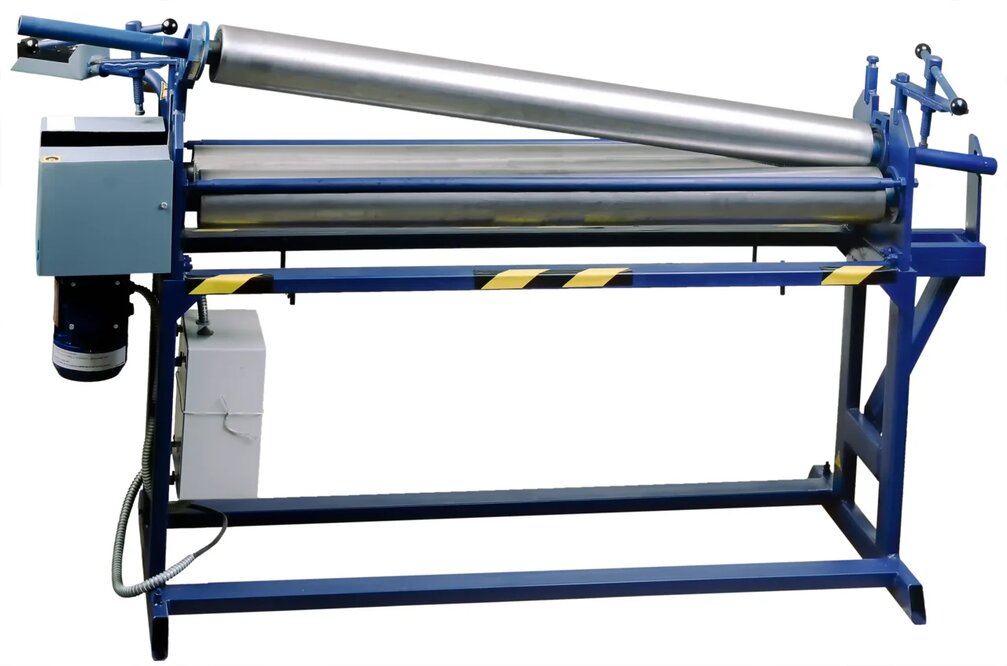

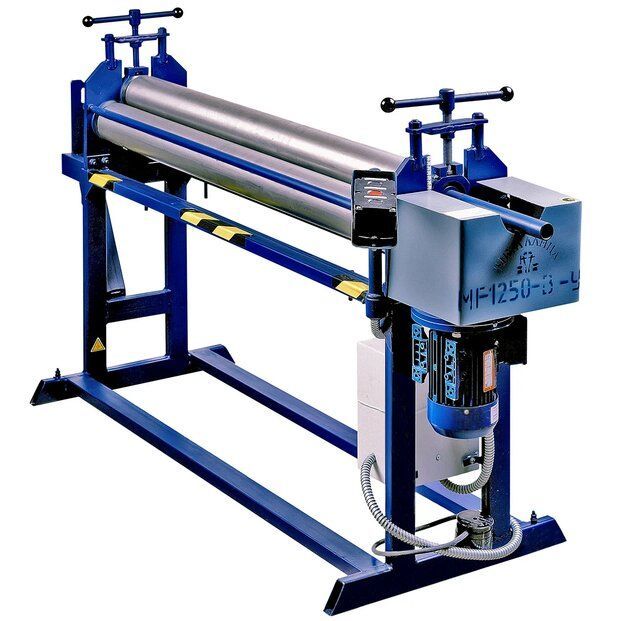

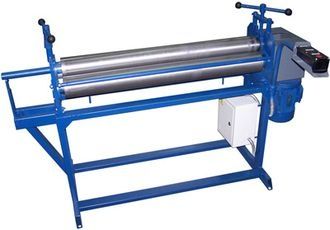

Электромеханические вальцы ВСЗ МГ-1500-В-У
Вальцы трёхвалковые электромеханические МГ-1500-В-У состоят из следующих основных частей:
- основание - рама;
- щечки;
- прижимная балка;
- прижимной вал;
- опорные валы;
- стяжные шпильки;
- прижимной винт;
- фиксирующие гайки.
- выносной пульт;
- электрошкаф;
- кожух электропривода;
- болт заземления;
- заготовка;
- направляющие чалок.
Вальцы МГ-2000-В-У должны быть жёстко установлены на фундамент и закреплены через специальные отверстия в раме четырьмя анкерными болтами. Глубина закладки фундамента под вальцы должна быть не менее 150мм. Горизонтальная выверка вальцов при их установке производиться по уровню, установленному на базовой поверхности станины (точность установки 2 мм на 1000 мм длины). Перед началом работы убедиться, что вальцы заземлёны.
Очистить валы 4 и 5 от консервирующей смазки. Внешним осмотром убедиться в целостности всех электрических соединений. Убедиться в соответствии напряжения питающей сети параметрам вальцов. После чего приступить к обкатке вальцов на холостом ходу в течение 30 минут.
Электромеханические вальцы МГ-1500-В-У применяется на промышленных предприятиях, в цехах механической обработки или частных мастерских.
|
Тип привода
|
электромеханический |
|
? сталь 400 Н/мм2/алюминий 250 Н/мм2
Макс. толщина листа, мм
|
2 |
|
Макс. ширина листа, мм
|
1500 |
|
Управление
|
ручное |
|
Виды операций
|
конич. вальцовка, цилиндр. вальцовка |
|
Диаметры валков, мм
|
105 |
|
Напряжение питания, В
|
1x220 |
|
Потребляемая мощность, кВт
|
1.1 |
|
Габаритные размеры, мм
|
2100x600x1000 |
|
Масса, кг
|
325 |
