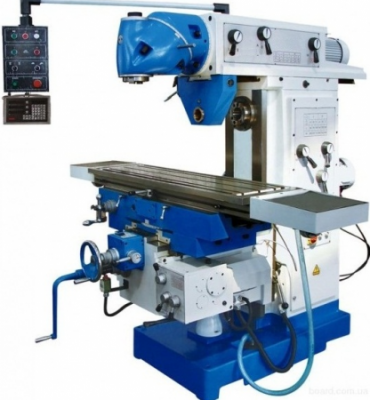

Универсальный фрезерный станок Machinery SFS 160

Станок применяется для изготовления деталей методом фрезерования в мелкосерийном производстве, в инструментальных цехах и небольших ремонтно-механических мастерских.

   Отличительные особенности станка:

1. Станок имеет два шпинделя вертикальный и горизонтальный;
2. Съёмная серьга на ползуне для жесткой фиксации оправок горизонтального шпинделя;
3. Голова вертикального шпинделя вращается в двух разных плоскостях не зависимо друг от друга на угол 360º, что позволяет вести фрезерование под углом, как в горизонтальном, так и в вертикальном положе-нии фрезерной головы;
4. Рабочий стол поворачивается в плоскости XY на угол ±35°;
5. Конус вертикального и горизонтального шпинделя ISO50, позволяет использовать оснастку, как отече-ственных производителей, так и большинства зарубежных (со станком возможна поставка инструмента и оснастки производства Тайваня фирмы Vertex);
6. Станок компактен по своим размерам и при этом имеет большие хода X = 1000 мм, Y = 300 мм, что поз-воляет устанавливать на рабочий стол делительную голову, поворотный стол и иные прижимные при-способления.
7. УЦИ – устройство цифровой индикации. По трем осям установлены оптические линейки с точностью измерения 5 мкм, информация с них в цифровом виде выводиться на панель блока УЦИ.
8. Станок надежен и прост в своей конструкции. Переналадка и обслуживание занимают минимум вре-мени, что сказывается на увеличении производительности.

Станина, шпиндельная бабка

   Фрезерный широкоуниверсальный станок состоит из основания, станины с коробкой скоростей горизон-тального шпинделя, консоли с коробкой подач, салазок, устройства поворота станка, рабочего стола, ползуна с коробкой скоростей вертикального шпинделя. 2 шпинделя могут работать одновременно от двух электродвигателей — обрабатывая 2 плоскости на заготовке. Вертикальный шпиндель имеет воз-можность наклона и вращения в двух плоскостях, позволяя производить обработку плоскостей и сверле-ние, расточку отверстий под углом. Ползун с вертикальным шпинделем перемещается вперед/назад при помощи специальной рукоятки на колонне справа. Масло в коробку скоростей горизонтального шпинде-ля подается принудительно, от специального насоса. Шестерни и подшипники коробки скоростей верти-кального шпинделя смазываются методом погружения. Смотровые глазки позволяют контролировать уровень и чистоту масла.

Консоль, коробка подач, рабочий стол

   Электродвигатель подачи мощностью 1.1 кВт через коробку подач позволяет осуществлять механизиро-ванную подачу всех трех осей. 3 оси также имеют возможность ускоренного перемещения. Маховички обеспечивают ручное перемещение по осям X,Y. Рукояткой на консоли возможно перемещение вверх/вниз. Насос СОЖ через трубки и сопло доставляет охлаждающую жидкость в зону обработки, поз-воляя отводить излишнее тепло и вымывать стружку. Рабочий стол имеет отверстия для сбора СОЖ. По-ворот относительно вертикальной оси 35 градусов влево/вправо. Система стопоров позволяет настраи-вать зону обработки и отключать автоподачу в нужном положении. Рычажная станция импульсной смазки позволяет оператору своевременно производить смазку подвижных узлов, клиньев, гаек, шестерен.

Электрическая часть

   Подвесной пульт управления станком, электрошкаф с системой контроля открытия двери, система циф-ровой индикации, электродвигатели главного движения и подач позволяют обеспечить надежность экс-плуатации станка в гарантийный и постгарантийный период. УЦИ и оптические линейки дискретностью 5 мкм.
