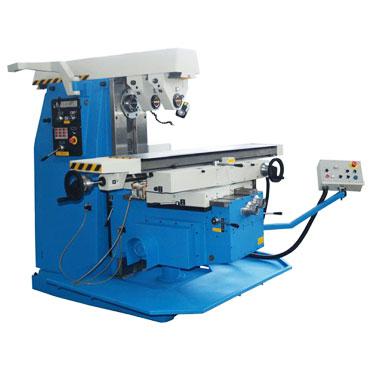

Универсальный фрезерный станок ЗШМ FU401
3 583 088 ₽
-
+
В корзину
Обращаем Ваше внимание на то, что приведенные цены, характеристики и фотографии товаров носят исключительно ознакомительный характер и не являются публичной офертой, определяемой пунктом 2 статьи 437 Гражданского кодекса Российской Федерации.
Описание
Универсальный фрезерный станок FU401 предназначен для выполнения различных фрезерных операций для нужд общего машиностроения, выполняемых с помощью цилиндрических, дисковых, фасонных, торцевых, модульных, червячных и других фрез.
Применяются для обработки горизонтальных и вертикальных плоскостей, пазов, рамок, зубчатых колес, спиралей и других деталей.
На фрезерном станке FU401 можно обрабатывать разные плоскости, канавки, зубчатые колеса, растачивать отверстия в деталях из стали, чугуна, цветных металлов и пластмассы.
Станок может осуществлять автоматический маятниковый цикл и полуавтоматические линейные циклы (за доп. плату).
Все основные части фрезерного станка FU401 изготовлены из высококачественной стали, что обеспечивает надежную работу станка и сохранение точности обработки в течение долгих лет
Универсальная фрезерная голова закрепленная на консоли позволяет осуществлять быструю переналадку для работы с горизонтальным шпинделем станка или вертикальным шпинделем головы. Технологические возможности станка могут быть расширены с помощью, универсального делительного аппарата, круглого делительного стола, долбежной головки, устройства для нарезания гребенок и других приборов и приспособлений
Универсальность станка FU401 заключается в возможности дополнительно на вертикальных направляющих установить вертикальную или универсальную фрезерные головки, позволяющие использовать станок для проведения операций вертикального фрезерования.
Универсальная фрезерная головка может может поворачиваться на 360o относительно своей оси, составляющий 45o с осью шпинделя
Характеристики
|
Размеры рабочего стола, мм
|
400х1600 |
|
Частота вращения шпинделя, об/мин
|
32-1600 |
|
Ход по оси Z, мм
|
460/440 |
|
Ход по оси X, мм
|
1250/1230 |
|
Ход по оси Y, мм
|
360/340 |
|
Кол-во Т-образных пазов на раб. столе
|
5 |
|
Ширина Т-образных пазов, мм
|
18 |
|
Угол поворота стола, °
|
не менее 45 |
|
Количество скоростей шпинделя
|
18 |
|
Конус шпинделя по ГОСТ 30064-93
|
ISO 50 |
|
Мощность двигателя, кВт
|
7.0 |
|
Мощность двигателей, кВт
|
2,2 |
|
Габаритные размеры, мм
|
2680х2110х2000 |
Стандартная комплектация:
- централизованная система смазки,
- система подачи СОЖ,
- рабочее освещение,
- комплект инструментов,
- инструкция на русском языке,
- упаковка – деревянный поддон
Дополнительная комплектация:
- Вертикальная фрезерная голова VFG 323
- Универсальная фрезерная голова UFG 325
- Универсальная делительная голова UDA 125
- Универсальная делительная голова UDA 160
- Долбежная голова SG 321 для станков типа FU
- Круглый делительный стол KDM 250, наклоняемый для всех типов фрезерных станков
- Круглый делительный стол KDM 320 - 03 горизонтальный и вертикальный
- Круглый делительный стол KDM 320 - 04 горизонтальный и вертикальный
- Тиски вращающиеся 160 мм
- Регулируемая защита рабочего пространства с блокировкой
- Набор фрезерных оправок коротких ISO 40 (D 22; 27; 32; 40 мм)
- Набор фрезерных оправок длинных ISO 40 (D 22; 27; 32; 40 мм)
- Цанговый патрон ISO 50 с комплектом цанг
- Комплект крепления
- Индикация подачи на ось X и Y (при бесступенчатом регулировании)
- Панель управления подачи по трем осям
- Механизм для регулировки люфта продольного винта
- Автоматический цикл продольного движения
- Увеличенный диапазон скоростей вращения 40..2000 м-1
- Цифровая индикация по трем осям "ОПТИМА" (Болгария)
- Защита направляющих по оси Y
- Упаковка - деревянный ящик
