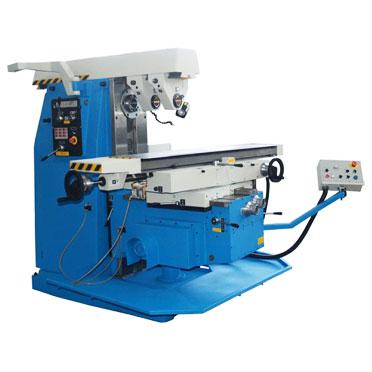

Универсальный фрезерный станок ЗШМ FU251M
- плоских и фасонных поверхностей;
- зубчатых колес;
- пазов и углов;
- штампов, пресс-форм и т. д.
Особенности:
Универсальный фрезерный станок FU251M имеет горизонтальный шпиндель, на который по требованию заказчика устанавливается фрезерная голова. Она может быть вертикальной либо универсальной, а также можно установить делительную или долбежную головку. При установке универсальной головки процесс переналадки для работы в горизонтальном и вертикальном режиме осуществляется максимально быстро и легко.
Универсальный фрезерный станок FU251M осуществляет автоматический маятниковый цикл, а по спецзаказу может быть укомплектован оборудованием для полуавтоматических линейных циклов.
Все основные детали корпуса FU251M изготавливаются из прочных материалов высокого качества, что гарантирует длительный срок службы, а также низкий уровень вибраций даже при работе с высокопрочными сплавами.
Универсальный фрезерный станок FU251M применяется на крупных, индивидуальных и мелкосерийных производствах, инструментальных цехах для обработки деталей.
|
Размеры рабочего стола, мм
|
250х1120 |
|
Частота вращения шпинделя, об/мин
|
40-2000 |
|
Ход по оси Z, мм
|
410/390 |
|
Ход по оси X, мм
|
820/800 |
|
Ход по оси Y, мм
|
280/260 |
|
Кол-во Т-образных пазов на раб. столе
|
4 |
|
Ширина Т-образных пазов, мм
|
14 |
|
Угол поворота стола, °
|
не менее 45 |
|
Количество скоростей шпинделя
|
18 |
|
Конец шпинделей
|
ISO 40 |
|
Мощность двигателя, кВт
|
4.0 |
|
Напряжение питания, В
|
3x380 |
|
Мощность двигателей, кВт
|
2,2 |
|
Габаритные размеры, мм
|
2680х2110х2000 |
Стандартная комплектация:
- централизованная система смазки,
- система подачи СОЖ,
- рабочее освещение,
- комплект инструментов,
- инструкция на русском языке,
- упаковка – деревянный поддон
Дополнительная комплектация:
- Вертикальная фрезерная голова VFG 281
- Универсальная фрезерная голова UFG 285
- Универсальная делительная голова UDA 125
- Долбежная голова SG 251 для станков
- Круглый делительный стол KDM 250, наклоняемый дял всех типов фрезерных станков
- Тиски вращающиеся 160 мм
- Регулируемая защита рабочего пространства с блокировкой
- Набор фрезерных оправок коротких ISO 40 (D 22; 27; 32; 40 мм)
- Набор фрезерных оправок длинных ISO 40 (D 22; 27; 32; 40 мм)
- Цанговый патрон ISO 40 с комплектом цанг
- Комплект крепления
- Индикация подачи на ось X и Y (при бесступенчатом регулировании)
- Панель управления подачи по трем осям
- Механизм для регулировки люфта продольного винта
- Автоматический цикл продольного движения
- Увеличенный диапазон скоростей вращения 50..2500 мин-1 для горизонтального вращения
- Пневматическое закрепление инструмента для VFG 281
- Цифровая индикация по трем осям "ОПТИМА" (Болгария)
- Защита направляющих по оси Y
- Упаковка - деревянный ящик
