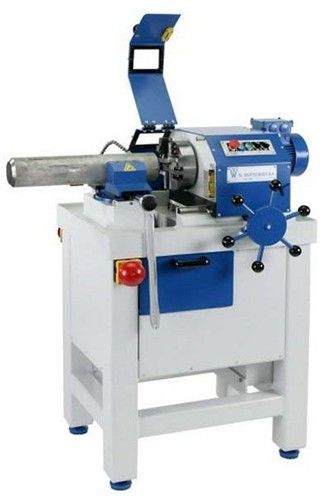

Станок для снятия фаски Wortelboer PBM-4
Труба закрепляется в призменный зажим. Нет необходимости в дополнительных деталях для
различных диаметров. Надежный призменный зажим подходит для всех труб в рабочем диапазоне установки. Установка имеет ограниченную скорость вращения, поэтому режущая инструментальная головка может легко передвигаться с помощью большого ручного колеса или (опция) электропривода.
Надежная и жесткая конструкция установки, наряду с тяжелыми направляющими, делает установки серии PBM одними из самых стабильных и точных машин на рынке фаскосъемного оборудования. Данное качество заметно облегчает процесс сварки, особенно при использовании сварочных роботов.
Призменный зажим и уникальная конструкция твердосплавных режущих вставок позволяют не тратить время на настройку. Минимальное количество ручных операций и простое управление установкой снижают время обработки до минимума. Приведенная ниже таблица показывает примеры времени обработки на различных установках серии PBM. Результаты указанны для предсварочной разделки кромки трубы под 30 градусов.
Серия PBM начинается с установки PBM-4 с рабочим диапазоном зажима от ½ до 4 дюймов (20 – 116 мм внешнего диаметра). Число в названии модели установки означает максимальный диаметр (в дюймах) трубы, закрепляемой в зажиме данной установки. Например, PBM-16 имеет рабочий диапазон зажима до 16 дюймов (410мм).
|
Макс. Ø заготовки, мм
|
20 - 116 |
|
Макс. толщина стенки трубы, мм
|
13 |
|
Потребляемая мощность, кВт
|
3,2 |
|
Масса, кг
|
700 |
