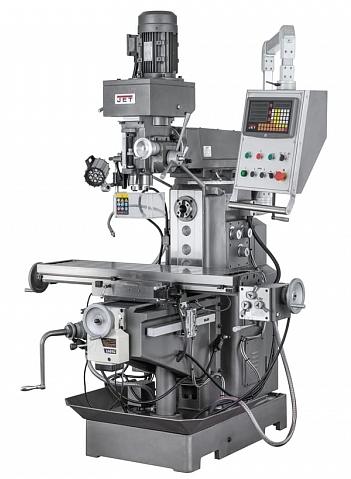

Широкоуниверсальный фрезерный станок Jet JMD-1144GHV SPF DRO
Описание
Станок может с одинаковой эффективностью применяться промышленными предприятиями самого различного уровня, профильными и многопрофильными мастерскими, конструкторскими учреждениями, исследовательскими институтами и т.д.
На станке JET JMD-1144GHV SPF DRO можно производить сверление отверстий до диаметра 30 мм и фрезеровать концевыми фрезами до диаметра 20 мм. На станке установлены вертикальный и горизонтальный шпиндели мощностью 2,2кВт. Скорость вращения вертикального шпинделя в диапазоне 90 – 2000 об/мин и горизонтального - 40- 1300 об/мин. Расстояния между вертикальным шпинделем и столом от 35 до 415 мм, между вертикальным шпинделем и колонной от 230 до 650 мм; горизонтальный шпиндель-стол – от 15 до 320мм. Выбор скоростей вертикального шпинделя осуществляется с помощью 8-ми ступенчатой коробки скоростей и имеет предустановленные скорости: 90, 160, 260, 390, 460, 690, 1130, 2000 об/мин.
Скорость вращения горизонтального шпинделя изменяется с помощью 12-ти ступенчатой коробки скоростей со следующими значениями: 40, 60, 80, 110, 150, 200, 270, 380, 510, 680, 950, 1300 об/мин.
Для удобства работы фрезерная головка имеет механизм наклона влево или вправо в вертикальной плоскости на 90° и поворота консоли на 360° в горизонтальной плоскости.
Cтанок JET JMD-1144GHV SPF DRO оснащен автоматической подачей пиноли шпинделя с 3-х скоростной коробкой подач со скоростями 0,08; 0,15 и 0,25 мм/об, а также ограничителем глубины сверления.
Горизонтальный и вертикальный шпиндели имеют функцию реверса.
Рабочий стол станка имеет размер 1120х280 мм, ход стола по осям Х и Y – 600х270мм. Для осуществления автоматической продольной подачи стола по оси X, станок оснащен 8-ми скоростной коробкой скоростей со значениями 16, 26, 45, 67, 100, 150, 255, 380 мм/мин, а для перемещения в поперечном направлении – установлена автоподача с бесступенчатым изменением скорости в диапазоне от 0 до 530 мм/мин.
Для повышения точности и скорости обработки широкоуниверсальным станок JET JMD-1144GHV SPF DRO оснащен Устройством цифровой индикации (УЦИ), по 3 осям, цена деления 0,005 мм, погрешность ± 1 знак, а также системой подачи СОЖ, имеет лампу освещения рабочей зоны и ряд других полезных опций.
Характеристики
Макс. Ø сверления, мм
|
30 |
Размеры рабочего стола, мм
|
1120х280 |
Макс. нагрузка на стол, кг
|
150 |
Макс. Ø торцевой фрезы, мм
|
63 |
Макс. Ø концевой фрезы, мм
|
20 |
Потребляемая мощность, кВт
|
2,2 |
Масса, кг
|
1350 |
- Зажимная тяга (шомпол) М16 – 2шт.
- Оправка ISO40/MT3 – 1 шт
- Переходная оправка МТ3/МТ2 – 1шт.
- Дорн ISO40/B18 – 1шт.
- Сверлильный патрон В18/Ф3-16мм – 1 шт.
- Крепежные болты для T-образного паза M14x55 – 2шт.
- Клин-выколотка – 1 шт.
- Оправка для горизонтального шпинделя ISO40/Ф27 – 1шт.
- Оправка для горизонтального шпинделя ISO40/Ф22 – 1шт.
- Шестигранные ключи (3, 4, 5, 6) – 1 комплект
- Рожковые ключи 8/10; 17/19, 22/24 – 1 комплект
- Масленка
- Инструкция по эксплуатации
- Сертификат точности
