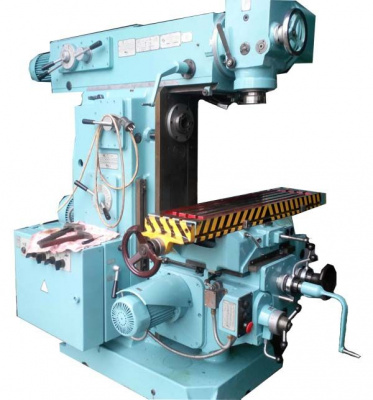

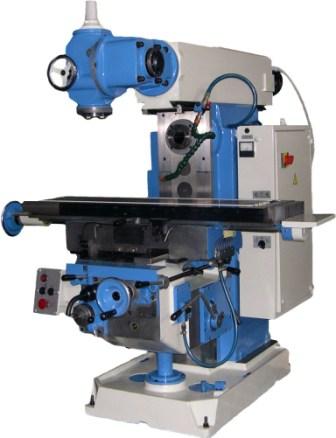

Широкоуниверсальный фрезерный станок ДЗФС 6К81Ш
Широкоуниверсальный фрезерный станок 6К81Ш - металлообрабатывающий станок для проведения фрезерных и сверлильных работ, зенкерования и растачивания отверстий в заготовках из металлов (цветных и черных) и сплавов в условиях серийного (преимущественно, мелко- и среднесерийного) и единичного производства.
Особенности модели
Выделяют ряд характерных особенностей широкоуниверсального фрезерного станка 6К81Ш:
- широкий диапазон передач, обеспечивающий возможность использования оборудования в различных режимах фрезерования и сверления;
- автоматическая система поточной смазки узлов и подвижных частей в процессе работы;
- стабильный главный привод;
- устройство широкоуниверсального фрезерного станка 6К81Ш позволяет проводить обслуживание и переналадку оборудования без демонтажа крупных узлов и/или сложных технических работ.
Принцип работы и особенности конструкции станка
На подвижном хоботе-ползуне станка смонтирована поворотная головка с вертикальным шпинделем. Вращение вертикального и горизонтального шпинделей, а также перемещение стола осуществляются от отдельных электродвигателей.
Стол имеет механическую подачу и быстрые перемещения в продольном, поперечном и вертикальном направлениях. Ручные и механические перемещения сблокированы. Остановка стола может производиться упорами и вручную. Повышенная мощность привода и жесткость станка обеспечивают работу на скоростных режимах фрезерования.
Широкий диапазон скоростей шпинделя и подач стола обеспечивает возможность обработки изделий на оптимальных режимах резания.
Для вращения шпинделя и механических подач стола предусмотрены приводы от отдельных электродвигателей. Стол станка может совершать быстрые перемещения в трех направлениях.
Ручной и механический приводы сблокированы. Выключение механических перемещений стола может осуществляться упорами и вручную. Для торможения шпинделя применяется электромагнитная муфта.
Повышенная мощность электродвигателей и жесткость станка обеспечивают обработку изделий. на скоростных режимах резания твердосплавным инструментом.
Станок может применяться в единичном мелкосерийном и серийном производстве.
Класс точности станка П. Шероховатость обработанной поверхности V4—V5.
Габарит рабочего пространства широкоуниверсального фрезерного станка 6К81Ш
Расположение составных частей широкоуниверсального консольно-фрезерного станка 6Р81Ш
Расположение составных частей фрезерного станка 6Р81Ш
Составные части широкоуниверсального консольно-фрезерного станка 6Р81Ш
- Станина - 6Р81Г-11.001
- Станина - 6Р11-11.000
- Серьга - 6Р81Г-11.000
- Ограждение - 6Р11-12.000
- Привод шпинделя - 6Р81Г-21.01
- Привод шпинделя - 6Р11-21.01
- Коробка скоростей - 6Р81Г-31.02
- Переключение коробки скоростей - 6Р81Г-33.01
- Коробка подач - 6Н81Г-51.02А
- Редуктор - 6Н81Г-52.01
- Коробка реверса - 6Н81Г-53.01А
- Переключение подач - 6Н81Г-55.02
- Консоль - 6Н81Г-60.05
- Стол - 6Н81Г-70.01А
- Стол - 6H81-70.01
- Система смазки стола и консоли - 6Н81Г-83.02
- Система смазки стола и консоли - 6H81-83.02
- Система охлаждения - 6Р81Г-84.01
- Система охлаждения - 6Р11-84.01
- Система охлаждения - 6Р81Ш-84.01
- Электрошкаф - 6Р81Г-95.02А
- Злектрошкаф - 6Р81Ш-95.02А
- Электрооборудование - 6Р81Г-99.05А
- Электрооборудование - 6Р11-99.06А
- Электрооборудование - 6Р81Ш-99.001А
- Фрезерная головка - 6Р11-32.000
- Поворотная головка - 6Т81Ш-31
- Ползун - 6Т81Ш-44
- Принадлежности - 6Р81Г.ОП
- Принадлежности - 6Р11.ОП
- Принадлежности - 6Р81Ш,ОП
Расположение органов управления фрезерным станком модели 6Р81Ш
Расположение органов управления фрезерным станком модели 6Р81Ш
Перечень органов управленияя станком 6Р81Ш и их назначение
- Автоматический выключатель электросети
- Выключатель электронасоса охлаждения
- Переключатель направления вращения шпинделя
- Кнопка "Пуск шпинделя"
- Кнопка "Пуск подачи"
- Кнопка "Общий стоп"
- Кнопка "Толчок шпинделя"
- Рукоятка переключения скоростей шпинделя
- Рукоятка переключения перебора шпинделя
- Рукоятка переключения подач стола
- Рукоятка переключения перебора коробки подач
- Рукоятка включения механической вертикальной подачи
- Рукоятка включения механической поперечной подачи
- Рукоятка включения механической продольной подачи
- Маховик ручного продольного перемещения стола
- Рукоятка ручного вертикального перемещения стола
- Маховичок ручного поперечного перемещения стола
- Рукоятка включения ускоренной подачи во всех направлениях
- Рукоятка закрепления стола от вертикального перемещения
- Рукоятка закрепления стола от продольного перемещения
- Рукоятка закрепления стола от поперечного перемещения
- Упоры выключения продольного механического перемещения стола
- Упоры выключения поперечного перемещения стола
- Упоры выключения вертикального перемещения стола
- Рукоятка привода ручного насоса смазки
- Выключатель местного освещения
- Квадрат перемещения хобота
- Квадрат для закрепления хобота
- Винты и гайки закрепления верхних салазок от поворота (для станка 6P81)
- Гайка закрепления серьги
- Маховичок перемещения пиноли
- Рукоятка зажима пиноли
- Квадрат поворота головки
- Рукоятка переключения скоростей поворотного шпинделя ползуна
- Переключатель направления вращения поворотного шпинделя
- Переключатель выбора работы шпинделей (горизонтального, поворотного или обоих вместе)
- Маховичок включения и регулирования подачи охлаждающей жидкости
Кинематическая схема горизонтально-фрезерного станка 6Р81Ш
Схема электрическая фрезерного станка 6Р81Ш
Размеры рабочего стола, мм
|
250x1000 |
Класс точности по ГОСТ 8-82
|
П |
Макс. перемещение стола, мм
|
710/250/400 |
Количество подач стола
|
16 |
Конус шпинделя по ГОСТ 30064-93
|
ISO 50/ ISO 40 |
Мощность двигателя, кВт
|
7.7 |
Напряжение питания, В
|
3x380 |
Мощность двигателей, кВт
|
1.5000 |
Габаритные размеры, мм
|
2135x1725x2015 |
Масса, кг
|
2500 |
6Д82Г.10.900 Серьга |
6Д82Ш.100.110 Оправка /конус 7:24 №50/ (D27) с цапфой |
6Д82Ш.100.120 Оправка /конус 7:24 №50/ (D32) с буксой |
6Д82Ш.100.130 Оправка /конус 7:24 №50/ (D22) с цапфой |
6Д12.100.110 Оправка /конус 7:24 №50/ (D40) для торцовых фрез |
ДП 30 Ключ торцовый ДО 010.00-88 (для оправки 6Д12.100.110) |
6Д12.100.120 Оправка /конус 7:24 №50/ (D32) для торцовых фрез |
ДП 35 Ключ торцовый ДО 010.00-88 (для оправки 6Д12.100.120) |
6Д12.100.140 Оправка /конус 7:24 №50/ (D27) для торцовых фрез |
6222-0032 Оправка /конус 7:24 №40/ (D27) для насадных торцовых фрез |
ДП 22 Ключ торцовый ДО 010.00-88 (для оправки 6222-0032) |
6Д82Г.100.150 Втулка переходная /конус 7:24 №50/ (на конус Морзе №5) |
6Д82Г.100.160 Втулка переходная /конус 7:24 №50/ (на конус Морзе №4) |
6Д82Г.100.170 Втулка переходная /конус 7:24 №50/ (на конус Морзе №3, №2) |
6103-0002 Втулка переходная /конус 7:24 №40/ (на конус Морзе №3) |
6Д82Ш.100.160 Патрон цанговый (с комплектом цанг) /конус 7:24 №40/ |
6Д12.100.160 Патрон цанговый (с комплектом цанг) /конус 7:24 №50/ |
6Д82Ш.100.150 Шомпол в сборе |
6Д82Ш.100.170 Шомпол в сборе |
7036-053 Универсальная делительная головка (УДГ-Д250) |
7204-0003 Стол поворотный круглый D250 ГОСТ 16936 |
7200-0220 Тиски станочные ГОСТ 16518 |
6Д82Г.14.000 Накладная долбежная головка |
6Д82Ш.41.000 Накладная фрезерная головка |
