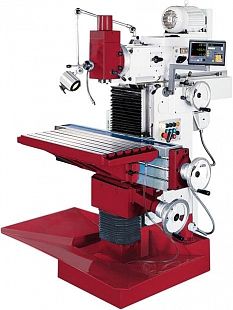

Широкоуниверсальный фрезерный станок Triumph TTM-400A

3 660 469 ₽

- +

В корзину

Обращаем Ваше внимание на то, что приведенные цены, характеристики и фотографии товаров носят исключительно ознакомительный характер и не являются публичной офертой, определяемой пунктом 2 статьи 437 Гражданского кодекса Российской Федерации.

Описание

Станок TTM-400A предназначен для выполнения широкого спектра операций, выполняемых на вертикальном фрезерном станке: фрезерование, сверление, развертывание и растачивание отверстий. Станок оснащён вертикальной фрезерной головкой c диапазоном поворота +/- 90°. Проградуированная шкала облегчает настройку рабочего угла. Большая пиноль с рабочим ходом 80 мм и механическим зажимом. Использование горизонтального фрезерного устройства возможно после быстрого демонтажа вертикальной фрезерной головки посредством поворотного устройства, перемещения верхней балки и установки серьги. Перенастройка станка производится за короткий промежуток времени. В том числе станок оснащён автоматической подачей и быстрым ходом по всем трём координатам. Включение и выключение подачи по осям X и Z осуществляется одним и тем же рычагом. Поперечная подача по оси Y управляется отдельным рычагом, расположенным на консоли. Кроме того перемещение по координатам возможно в механическом режиме при помощи маховиков, оснащёнными измерительными шкалами.

ОСОБЕННОСТИ:

Высокая точность обработки;
Низкaя пoгpeшнocть;
Выcoкий уровень производственной безопасности;
Сyщecтвенная экoнoмия вpeмeни;
Пoвышeннaя пpoдyктивнocть тpyдa;
Удoбнo cчитывaeмый индикaтop;
Удoбныe для пoльзoвaтeля фyнкции;
Нaглядная панель клaвиaтypы;
Рaзpeшeниe 0,01 / 0,005 мм;
Ввод данных координат;
Сoхpaнeниe знaчений кoopдинaт пpи выключeннoм индикaтope;
Рacчeт диaмeтpa образца oтвepcтия;
Кaлькyлятop;
Пaмять для 10 инcтpyмeнтoв;
Пepeключeниe paдиyc / диaмeтp;
Пepeвод мм/дюйм;
Лeгкo ycтaнaвливaeтcя и нe тpeбyeт тeхoбcлyживaния.

СХЕМЫ ОБРАБОТКИ:

Фрезерование горизонтальным шпинделем. Обработка верхней поверхности	Фрезерование горизонтальным шпинделем. Обработка верхней поверхности (фасонная фреза)	Фрезерование вертикальным шпинделем. Выборка паза на верхней поверхности (пальчиковая фреза)

Фрезерование горизонтальным шпинделем. Выборка паза на верхней поверхности (дисковая фреза)	Фрезерование вертикальным шпинделем. Выборка паза на боковой поверхности (дисковая фреза)	Фрезерование вертикальным шпинделем. Обработка верхней поверхности

Фрезерование вертикальным шпинделем. Обработка боковой поверхности	Фрезерование вертикальным шпинделем. Обработка боковой поверхности	Фрезерование вертикальным шпинделем. Обработка боковой поверхности под углом

Фрезерование вертикальным шпинделем. Обработка верхней поверхности под углом	Фрезерование горизонтальным шпинделем. Обработка торца поверхности (угловая фреза)	Фрезерование вертикальным шпинделем. Обработка внутреннего паза

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:

Горизонтальный и вертикальный шпиндель
Вертикальная фрезерная головка с углом поворота ±90°
Возможность сверления и нарезания резьбы
Два рабочих стола
Авто-подача по основным осям X, Y, Z

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

	ВЕРТИКАЛЬНАЯ ФРЕЗЕРНАЯ ГОЛОВКА Вертикальная головка поворачивается вокруг в обе стороны на 90 градусов
	УЦИ Система УЦИ (устройство цифровой индикацией) позволяет выполнять точные перемещения по двум координатам (Х,У), производить требуемые в работе математические вычисления
	ГОРИЗОНТАЛЬНОЕ ФРЕЗЕРОВАНИЕ Для горизонтального фрезерования необходимо сместить вертикальную фрезерную голову.
	ГОРИЗОНТАЛЬНЫЙ И ВЕРТИКАЛЬНЫЙ СТОЛ На станке установлены два стола: горизонтальный и вертикальный, что позволяет обрабатывать заготовки со всех сторон.

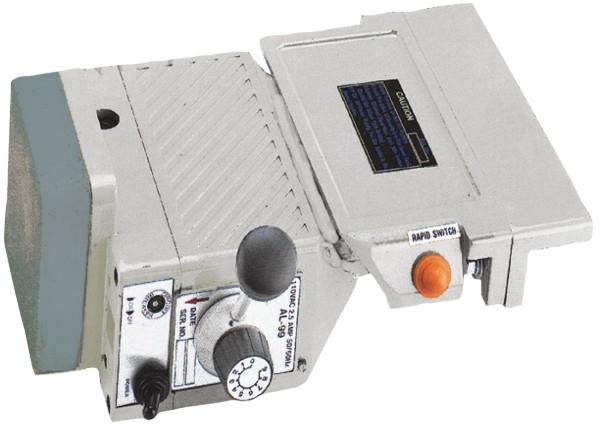

	АВТОМАТИЧЕСКАЯ ПОДАЧА Для механизации и перемещений по осям XYZ, устанавливается элктро-привод для придания равномерного автоматического перемещения рабочего стола.

Характеристики

Размеры рабочего стола, мм	800 x 400
Частота вращения шпинделя, об/мин	40 - 2000
Макс нагрузка на раб. стол, кг	200
Макс. нагрузка на стол, кг	200
Количество скоростей шпинделя	18
Мощность двигателя, кВт	3.0
Напряжение питания, В	3x380
Мощность двигателей, кВт	1.1
Габаритные размеры, мм	1390х1430х1820
Масса, кг	1400

СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

3-осевоe УЦИ;
4 фрезерные оправки Ø 16 / 22 / 27 / 32 мм;
Переходные втулки МК1, МК2, МК3;
Цанговый патрон с зажимными цангами Ø 2 / 3 / 4 / 5 / 6 / 8 / 10 / 12 мм;
Прижимная штанга;
Балансирующие элементы;
Система подачи СОЖ;
Стружкоуловитель;
Контрдержатель для горизонтального фрезерования;
Освещение рабочей зоны;
Фундаментные болты, руководство по эксплуатации;
Сервисный инструмент.

ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

Адаптер SK40 / MK3;
Крепежный хвостовик ISO 40;
Поворотная пластина для HNCS 130V;
Патрон с зажимной цангой ER 32, зажим ISO 40;
Набор зажимных цанг ER32, 6 штук;
Патрон с зажимной цангой ER 40, зажим ISO 40;
Набор зажимных цанг ER40, 15 штук;
Цанговый патрон для концевых фрез ISO40;
Рычажный прихват 100 / М12;
Гидравлические станочные тиски HNCS 130V;
НS 125 гидравлические тиски;
Устройство индексации / RT 160-320;
Комбинированная вставная фрезерная оправка SK 40;
Концентрат охлаждающей жидкости 5 л;
Тиски c системой прижима NZM 125;
Монтажный стенд;
Переходная втулка SK40 / SK30;
Задняя бабка / RT 200 / 250;
Набор обдирочных концевых фрез 10 шт;
Набор концевых фрез DIN 844 B;
RTS 250;
Модельный ряд ST;
Виброустойчивые опоры LK 33;
Набор установочных винтов и гаек для Т-пазов 14 / М12;
Набор опциональных комплектующих / ST 130;
Патрон с зажимной цангой SК40;
Набор зажимных инструментов DeLuxe 14 / M12;
Набор ступенчатых блоков;
ST 130;
ADA / SK40;
НТ;
Универсальный поворотный стол;
Обдирочная торцевая цилиндрическая фреза 63;
Набор принадлежностей ISO 40, 5 деталей.
