Станок для резки DIN-реек Завод ДРМ2-02

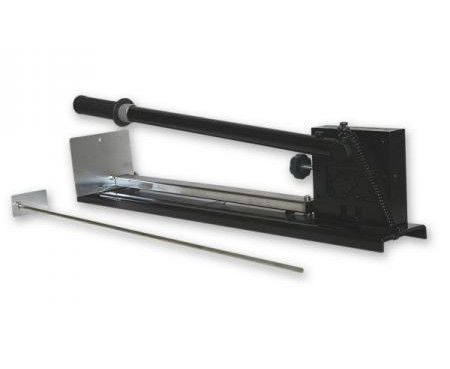

DIN-рейкорез механический ДРМ-2-02 является механизмом с ручным рычажным приводом для лёгкой и точной мерной резки профильных металлических шин (реек) стандарта DIN следующих размеров профилей: 35х7,5 мм и 35х15 мм.
Механизм состоит из основания, на котором установлены опорные стойки, одна из которых является неподвижным ножом, другая - направляющей подвижного ножа. Между опорными стойками, над подвижным ножом, установлен усиленный эксцентрик, который приводится в движение ручным рычагом и воздействует на подвижный нож. Приводя в движение рычагом подвижный нож производится безоблойный и безотходный рез рейки.
Со стороны неподвижного ножа на стойке установлено направляющее устройство для точной, под 90 градусов, резки DIN-реек. С другой стороны стойки установлена рейка с измерительной линейкой длиной 500 мм и передвижным ограничительным фиксируемым упором.
На основании механизма имеются отверстия для его обязательной жесткой фиксации на верстаке или каком-либо другом горизонтальном основании с помощью болтов.
Механизм не требует техобслуживания. При необходимости режущий подвижный нож перезатачивается.
|
Макс. толщина заготовки, мм
|
1,5 |
|
Габаритные размеры, мм
|
120х170х60 |
|
Масса, кг
|
12 |
