Станок для резки DIN-реек Завод ДРМ-7

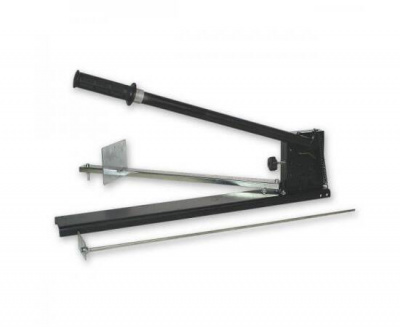

DIN-рейкорез механический ДРМ-7 является механизмом с ручным рычажным приводом для лёгкой и точной мерной резки профильных металлических шин (реек) стандарта DIN, поддерживает 7 различных профилей.
Механизм состоит из основания, на котором установлены опорные стойки, одна из которых является неподвижным ножом, другая - направляющей подвижного ножа. Между опорными стойками, над подвижным ножом, установлен усиленный эксцентрик, который приводится в движение ручным рычагом и воздействует на подвижный нож. Приводя в движение рычагом подвижный нож производится безоблойный и безотходный рез рейки.
Со стороны неподвижного ножа на стойке установлено направляющее устройство для точной, под 90 градусов, резки DIN-реек. С другой стороны стойки установлена рейка с измерительной линейкой длиной 500 мм и передвижным ограничительным фиксируемым упором.
На основании механизма имеются отверстия для его обязательной жесткой фиксации на верстаке или каком-либо другом горизонтальном основании с помощью болтов. Механизм не требует техобслуживания. При необходимости режущий подвижный нож перезатачивается.
|
Макс. толщина заготовки, мм
|
1.5 |
