Шинодыр Jingpeng СН-70
Станок использована для эффективного производства медных и алюминиевых шинопроводоа в электрических приборов высокого и низкого напряжения.
Гидравлический штамповочный инструмент CH-70 — это инструмент с дистанционным управлением, работающий с внешним гидравлическим насосом (ручным ножным или электрическим насосом). Предназначен для пробивки круглых отверстий на шинах Cu/Al. С 4 парами стандартных штампов (10,5 / 13,8 / 17 / 20,5 мм) размер отверстий составляет от 10,5 мм до 20,5 мм. Толщина шинопровода должна быть ниже или эквивалентна 10 мм для стали и 12 мм для медной шины. Благодаря гидравлическому усилию, 4 парам острых штамповочных штампов можно добиться легкой, быстрой и чистой штамповки.

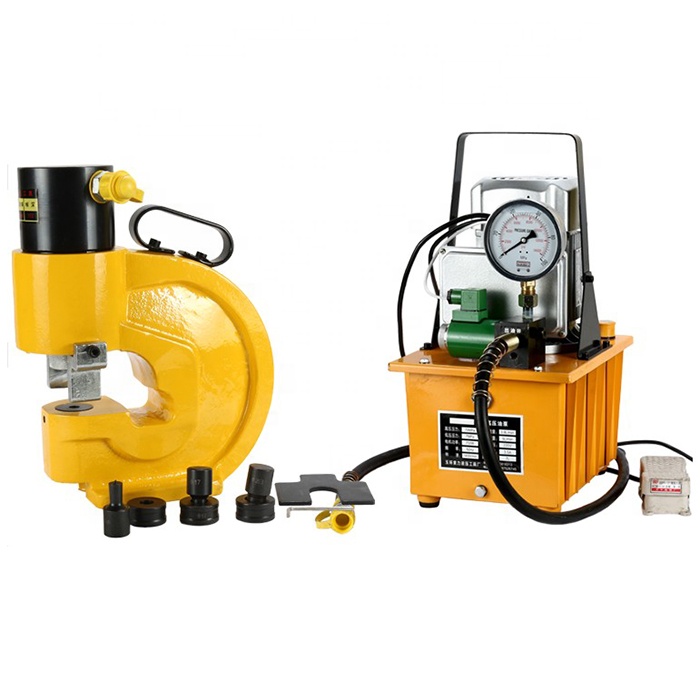

Для работы гидравлического перфоратора потребуются гидрастанции или ручные гидравлические насосы

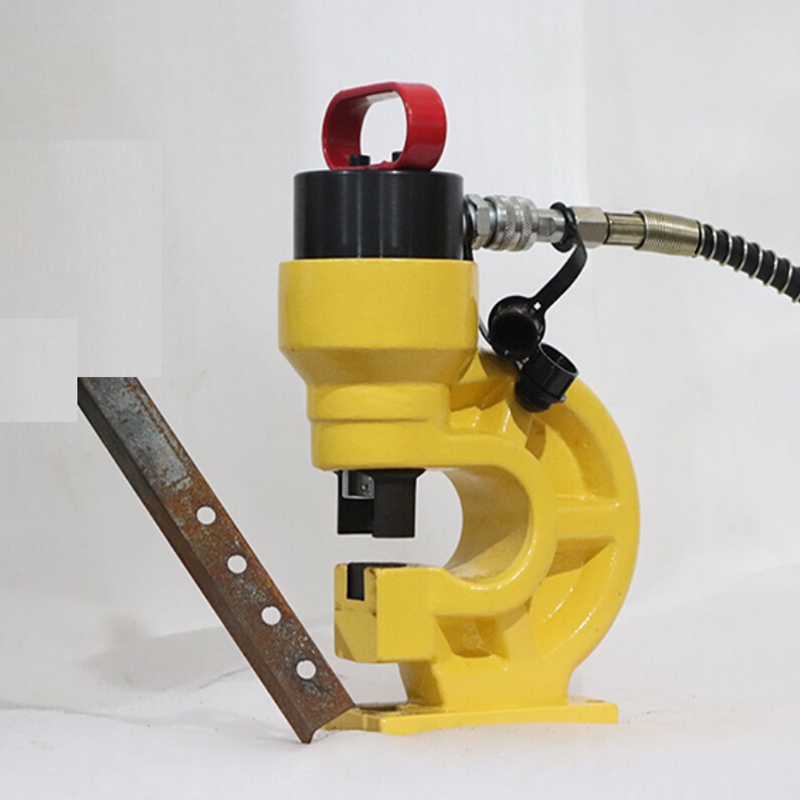

- Гидравлический штамповочный пресс СН-70 предназначен для пробивания отверстий в металлических пластинах.
- Макс. толщина железной пластины – 10 мм
- Макс. толщина медной пластины – 12 мм

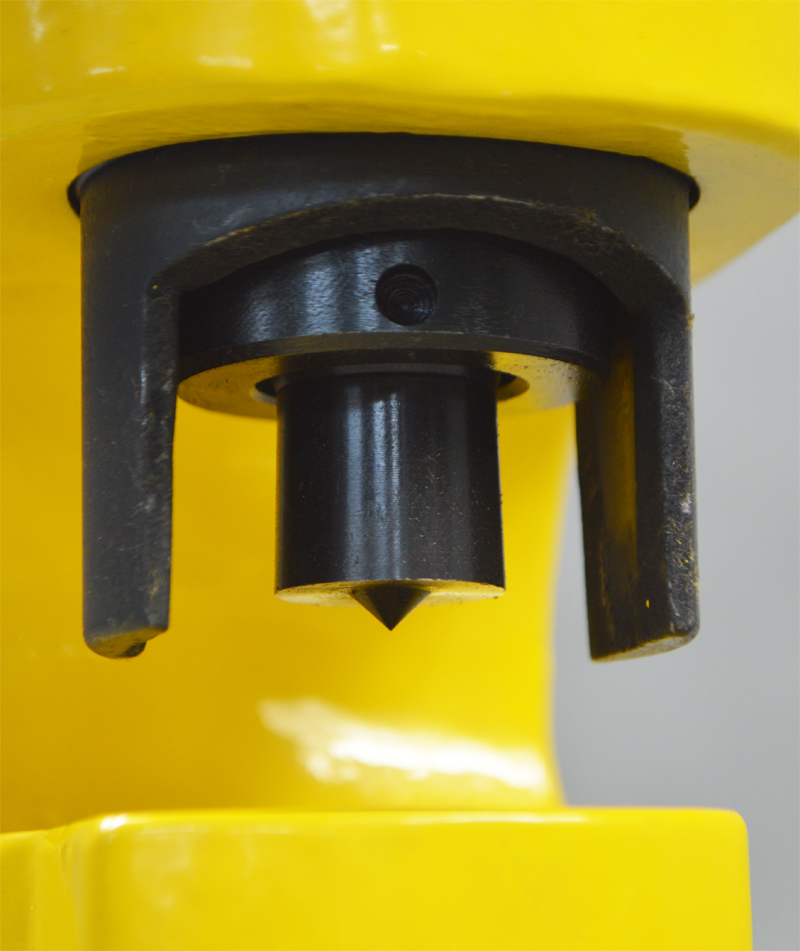

- Пробивные матрицы (4 пары) – Φ10.5 мм, Φ13.8 мм, Φ17.5 мм, Φ20.5 мм.
- Для работы требуется наличие гидравлического ручного насоса или электрического насоса)
- СН-60 предназначен для пробивки отверстий в медных, алюминиевых, стальных шинах.
- Быстрая перфорация, точное положение отверстий без отклонения.
- Портативный блок может быть доставлен на место или установлен на заводе для пакетных пробивных работ.
|
Макс. усилие, т
|
35 |
|
Макс. ширина шины, мм
|
115 |
|
Макс. толщина шины, мм
|
12 |
|

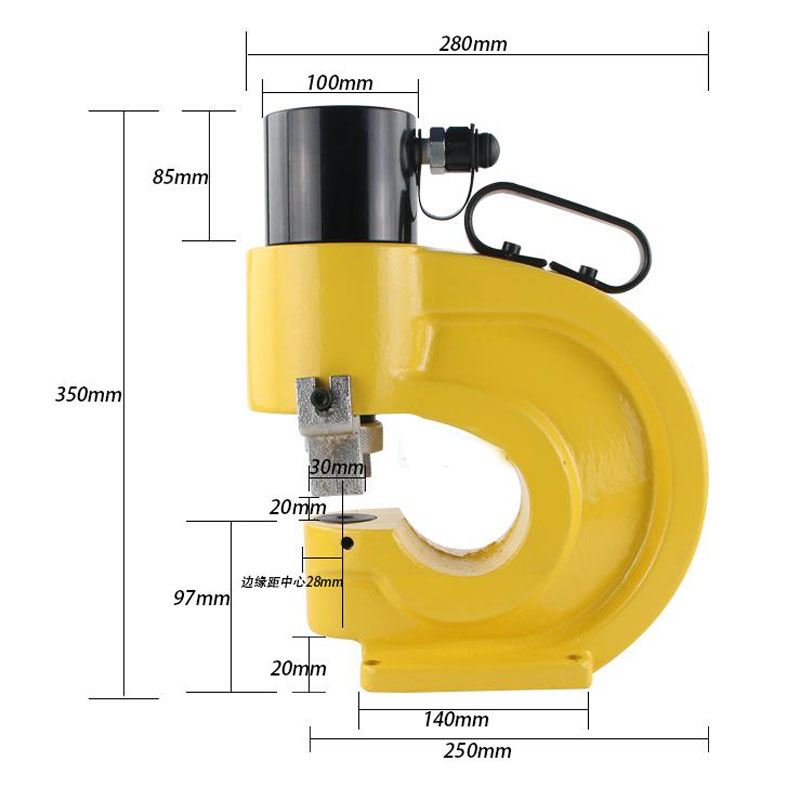

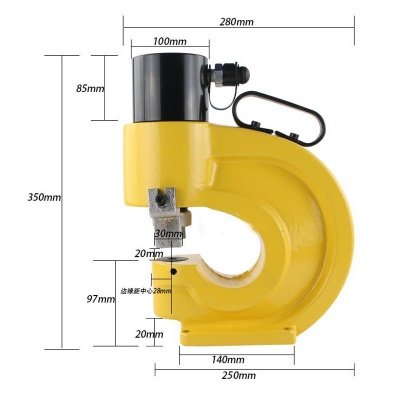

Габаритные размеры, мм
|
370x240x150 |
|
Масса, кг
|
28 |

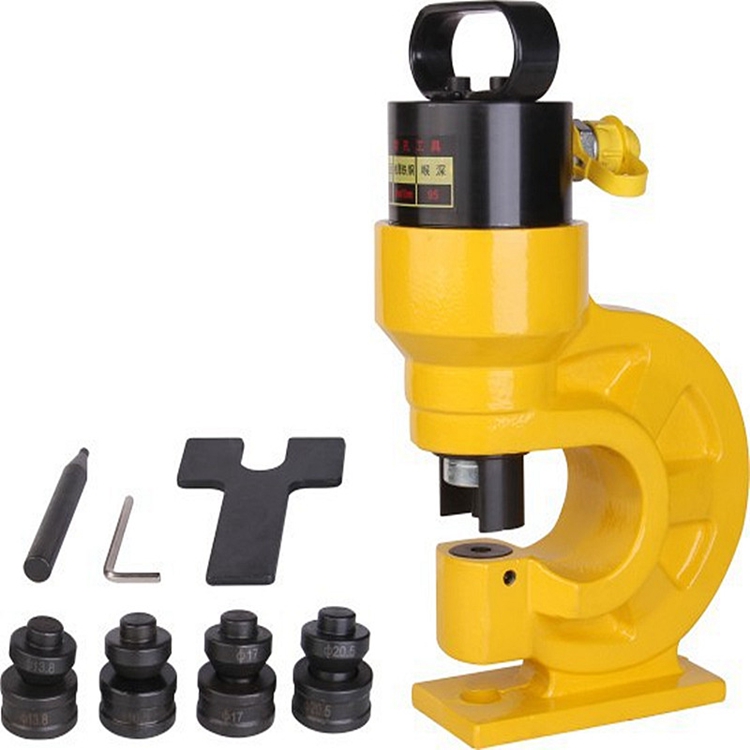

- Гидравлический штамповочный пресс СН-70
- Паспорт
- Матрицы Φ10.5 мм, Φ13.8 мм, Φ17.5 мм, Φ20.5 мм.
- Стальной кейс для хранения и переноски
- Крепежный гаечный ключ
- Шестигранный гаечный ключ.
