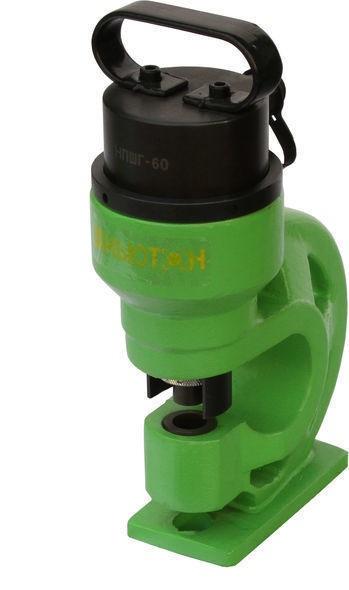

Перфоратор шин гидравлический НПШГ-60 (-70) предназначен для перфорирования медных и алюминиевых электротехнических шин толщиной до 10 (12) мм, и стальных пластин толщиной до 6 (8) мм с помощью сменных насадок и подключаемой помпы.
4.УСТРОЙСТВО И ПРИНЦИП РАБОТЫ
Перфоратор шин гидравлический состоит из стакана, полумуфты НМБР, станины. Внутри стакана смонтирован рабочий поршень с манжетой и пружина для возврата поршня в исходное положение. В стакан ввернута полумуфта быстроразъемного соединения (НМБР). Масло под давлением через полумуфту НМБР попадает в стакан и приводит в движение рабочий поршень. Поршень начинает двигаться и сжимает возвратную пружину. Подвижный пуансон входит в матрицу и пробивает отверстие в шине. При падении давления пружина толкает поршень вверх и он принимает свое начальное положение.
Совместимость с гидравлическими помпами:
Помпа гидравлическая ножная НПГН-800, помпа гидравлическая ручная НПГР-700А, НПГР-700С, станция гидравлическая бензиновая НСГ-22, станция гидравлическая электрическая НСГЭ-630, НСГЭ-630М.
5.ПОРЯДОК РАБОТЫ
5.1..Подсоединить к перфоратору гидравлическую помпу с подходящими параметрами. Соединить вместе перфоратор и помпу через гидравлический шланг.
2.Завернуть полумуфту НМБР до упора.
3.Выбрать насадки (матрицу и пуансон) в соответствии с диаметром желаемогоотверстия.
4.Зафиксировать насадки на посадочные местах.
5.Учстановить шину между матрицей и пуансоном.
6.Подать давление в систему.
7.Произвести перфорирование до полного пробивания пуансоном шины.
8.Установить съемный ключ над пуансоном чтобы освободить его после отключенияподачи давления.
9.Плавно уменьшить давление. При этом поршень возвращается в исходноеположение.
10.Осоеденить пуансон от шины при помощи съемного ключа.
|
Макс. усилие, т
|
35 |
|
Макс. толщина шины, мм
|
12 |
|
Диаметры насадок, мм
|
11,1, 14,3, 17,5, 20,6 |
|
Габаритные размеры, мм
|
330х200х390 |
|
Масса, кг
|
37,5 |
