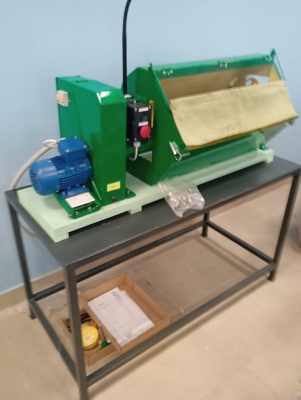

Токарный станок по дереву Завод СТД-120М

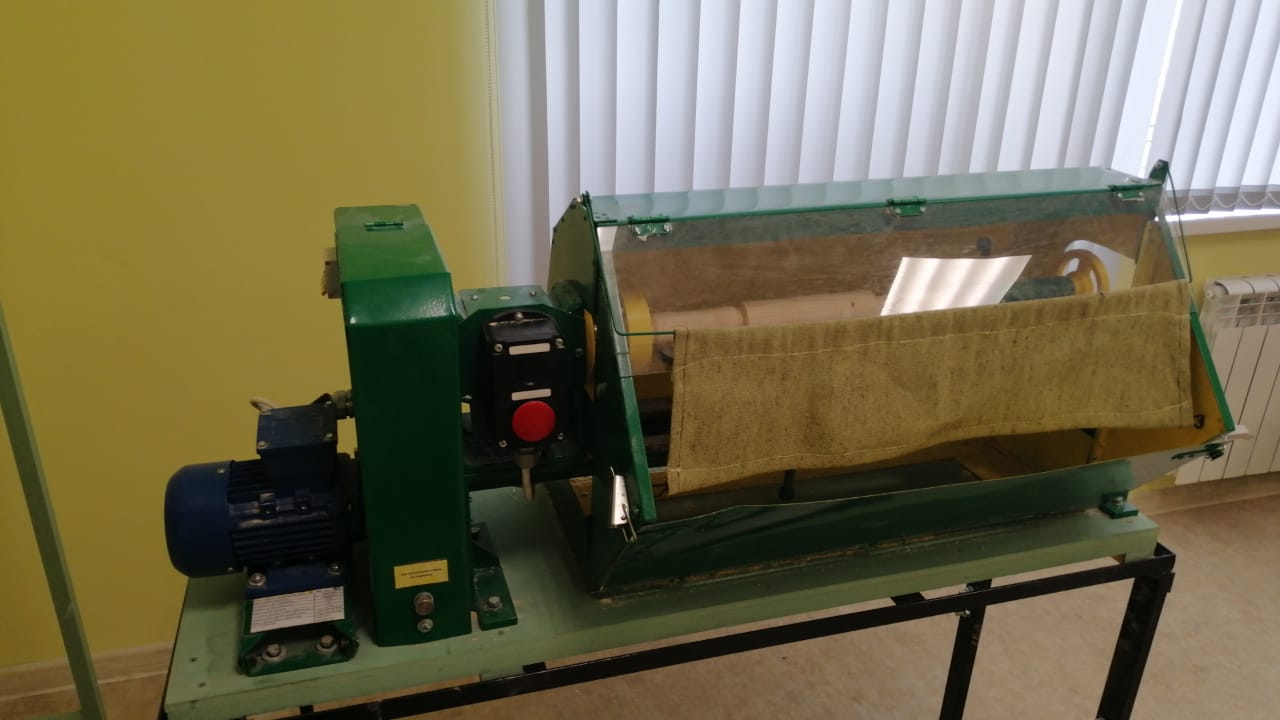

Токарный станок по дереву СТД-120М предназначен для изготовления малогабаритных деталей из древесины. Он выгодно отличается от своего предшественника — станка СТД-120 прежде всего тем, что травмоопасные зоны имеют защитное ограждение, рабочее место оборудовано местным освещением, усовершенствована электрическая схема управления, приняты меры по снижению уровня шумов и вибрации, специально разработана система механизированного удаления отходов — пылестружкоулавливающая установка.

Учебный токарный станок по дереву СТД-120М предназначен для выполнения легких токарных работ по дереву и в центрах, на планшайбе или в патроне, а также для выполнения несложных сверлильных  работ:

• точение цилиндрических и профильных тел вращения
• торцевание, закругление и отрезание заготовок под различными углами
• внутреннее точение по заданному профилю и сверление
• профильную и декоративную обработку плоских поверхностей большого диаметра на планшайбе (типа тарелки, чашки)

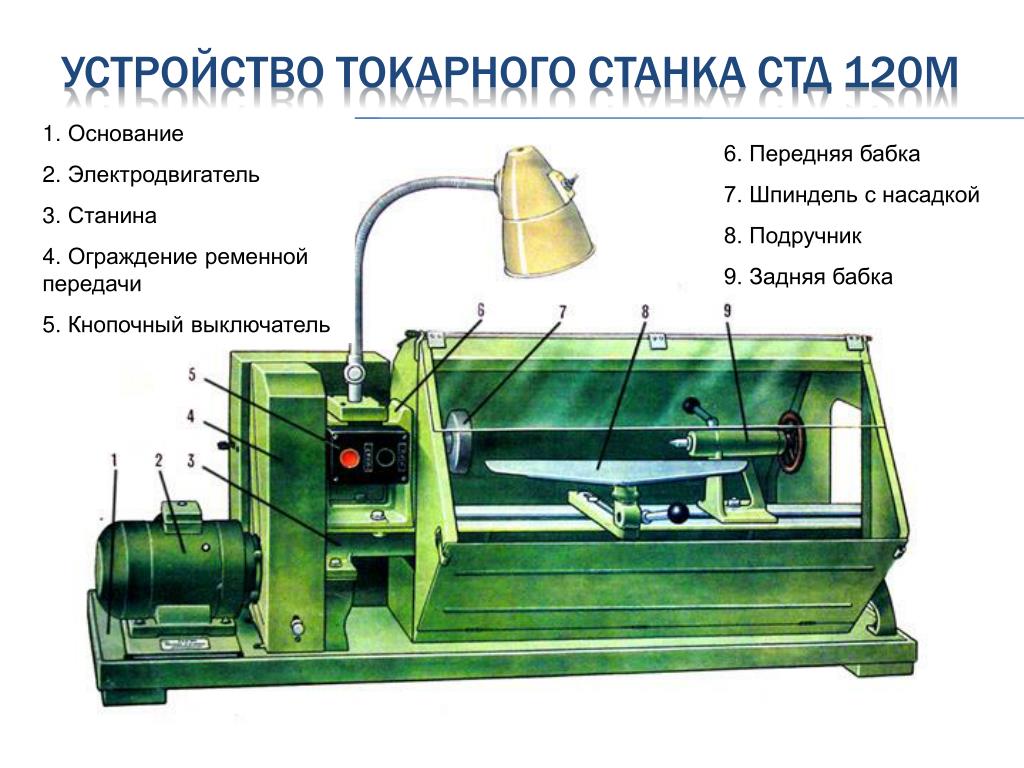

Состав токарного станка СТД-120М (рис.2)

Станок состоит из следующих сборочных единиц и деталей:

1. электродвигатель
2. кнопочный выключатель
3. клиноременная передача
4. шпиндель
5. передняя бабка
6. кнопочный блок
7. светильник
8. корпус с центром-вилкой
9. подручник
10. защитный экран
11. рукоятка зажима
12. ограждение станка
13. задняя бабка
14. маховик
15. станина с направляющими
16. опорная лапа
17. закрепляющая гайка
18. пиноль
19. центр
20. рукоятка стопора
21. держатель (каретка)
22. двухрожковая гайка
23. деревянная платформа
24. опорные бруски
25. щель для отсасывания отходов

Схема кинематическая токарного станка СТД-120М

Конструкция передней бабки токарного станка СТД-120М

Передняя бабка станка токарного СТД-120М служит для установки и крепления заготовки и передачи ей вращательного движения.

Передняя бабка состоит из фасонного корпуса, отлитого из чугуна. В нем соосно расточены два отверстия для радиальных сферических подшипников.

Шпиндель представляет собой стальной фасонный вал, на правом конце которого нарезана резьба для навертывания патрона, планшайбы и других специальных приспособлений для закрепления заготовок.

На левом конце шпинделя насажен двухступенчатый приводной шкив, получающий движение через клиноременную передачу от электродвигателя. С обеих сторон на бабке крепятся крышки с войлочными набивками.

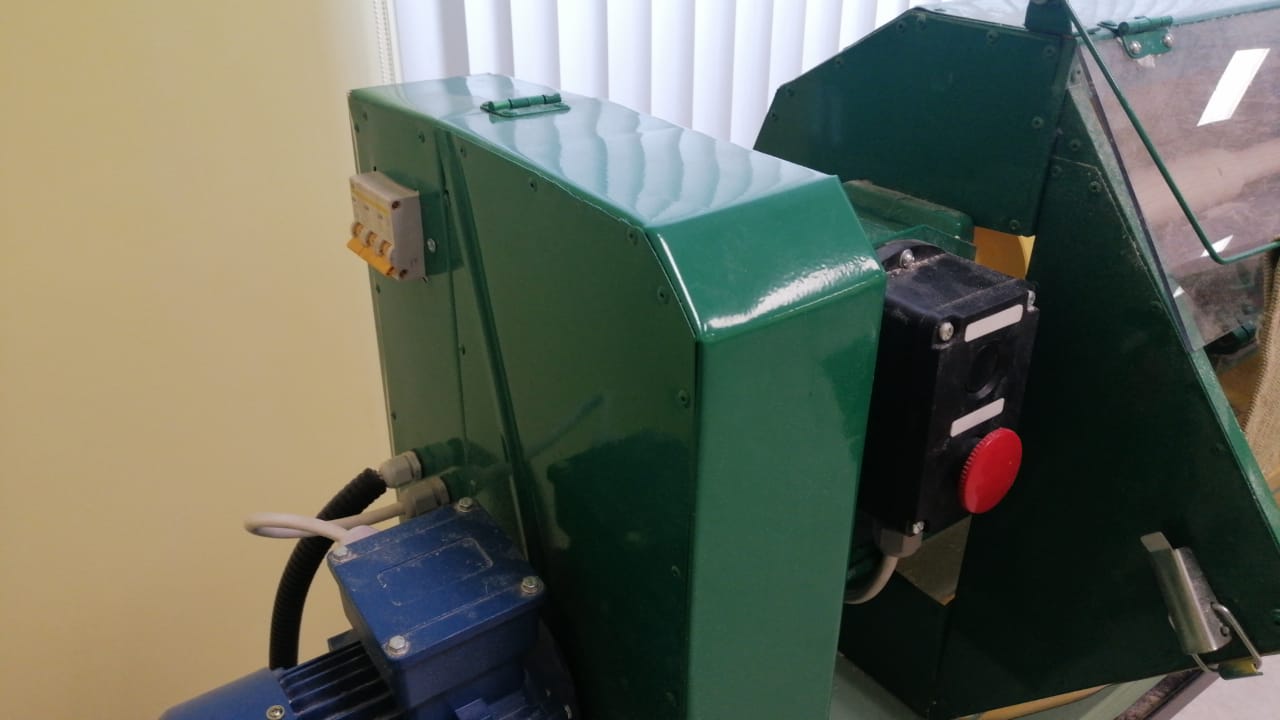

Для пуска и остановки шпинделя станка СТД-120М на корпусе передней бабки размещен пост управления, а сверху - светильник.

Клиноременная передача. На валу электродвигателя станка токарного СТД-120м жестко закреплен двухступенчатый шкив, который при помощи клинового ремня передает вращение двухступенчатому шкиву, закрепленному на шпинделе станка СТД-120. Переставляя ремень с одной ступени на другую, можно менять частоту вращения шпинделя. Клиноременная передача станка СТД-120м закрыта металлическим ограждением, открывающаяся крышка которого сблокирована через конечный выключатель с электродвигателем. При ее открывании происходит отключение электродвигателя и шпиндель станка СТД-120м останавливается.

На валу электродвигателя жестко закреплен двухступенчатый шкив, который при помощи клинового ремня передает вращение двухступенчатому шкиву, закрепленному на шпинделе станка. Клиноременная передача закрыта металлическим ограждением, открывающаяся крышка которого сблокирована через конечный выключатель с электродвигателем так, что при ее открывании происходит отключение электродвигателя и станок останавливается. Крышка ограждения запирается при помощи винта.

Приспособления для закрепления и обработки заготовок на токарном станке СТД-120М

• а — спиральный самоцентрирующий патрон
• б — чашечный патрон
• в — трезубец
• г — тисочный патрон
• д — планшайба
• е — цилиндрический патрон
• ж — корпус с центром-вилкой
• з — специальный патрон с зубцами
• 1 — зубцы
• 2 — центральный зубец
• 3 — ограждение зубцов
• 4 — конус патрона

В зависимости от вида заготовки и выполняемых работ на шпиндель станка СТД-120м должно быть установлено одно из приспособлений, входящих в комплект станка: патрон, центр-вилка или планшайба. Патрон СТД-120М служит для закрепления коротких заготовок при обработке с торца. Центр-вилка станка СТД-120 предназначена для закрепления длинных деревянных заготовок при обработке в центрах. Планшайба станка СТД-120м представляет собой металлический диск, в центре которого выступает бобышка с внутренней резьбой для навертывания на шпиндель.

В зависимости от формы и назначения будущей детали заготовку устанавливают в центрах передней и задней бабок или на шпиндель передней бабки. Во всех случаях заготовку следует установить так, чтобы она воспринимала вращательное движение шпинделя. Для этих целей существует много приспособлений, которые можно разделить на следующие группы: для закрепления заготовки в центрах, для закрепления заготовки за наружную поверхность и для закрепления заготовки за отверстия.

Для закрепления заготовки в центрах наибольшее распространение получил трезубец. Один конец трезубца имеет форму конуса соответственно конусу в шпинделе передней бабки, а другой конец — форму трезубой вилки. При закреплении заготовки один ее конец с намеченным пазом вставляют в трезубец, а второй поджимается центром пиноли задней бабки.

Для закрепления заготовки за наружную поверхность служат следующие приспособления: чашечные, тисочные и кулачковые патроны, планшайба.

Чашечный патрон имеет с одной стороны цилиндрическую полость, а с другой — конический хвостовик для установки в шпиндель передней бабки. Округленную часть заготовки плотно вставляют (заколачивают) в полость патрона или зажимают болтами.

Тисочный патрон применяют в тех случаях, когда часть изделия имеет форму четырехугольника (граненую поверхность). Для обработки заготовку вставляют в тиски патрона и зажимают винтом. Чашечные и тисочные патроны иногда вместо конических хвостовиков имеют винтовые нарезки для установки на наружной части шпинделя.

Для закрепления изделий за наружную поверхность применяют, также, трехкулачковые самоцентрирующиеся и четырехкулачковые патроны с независимым перемещением кулачков. Трехкулачковый патрон обеспечивает быстрое и надежное зажатие и центрование заготовки благодаря одновременному радиальному перемещению кулачков. Каждый трехкулачковый патрон может служить для закрепления изделия как за наружную, так и за внутреннюю поверхность. Для этого такие патроны снабжают двумя комплектами кулачков.

Для задней бабки целесообразно применять самовращающийся центр (на подшипниках) с конусом Морзе.

На планшайбе обрабатывают большие заготовки и плоские диски, для чего в ней предусмотрены отверстия, через которые винтами крепят заготовку. Необходимо учитывать, что винты не должны выходить на обрабатываемую поверхность заготовки. Планшайбу навинчивают на шпиндель после закрепления заготовки.

Массовое применение для крепления изделий из отверстия имеют различные оправы. Конструкции оправ выбирают в зависимости от назначения изделия, они бывают в основном двух типов — рифленые и цанговые.

Для изготовления на токарном станке по обработке различных деталей применяют резак-пилу. Данное приспособление можно использовать и для отрезания колец от алюминиевых и латунных трубок (на токарном станке по обработке металла) и для отрезания заготовок из пластмасс, оргстекла и других материалов.

При работе резак-пила устанавливается на подручник станка так, чтобы планка опиралась на обрабатываемую поверхность заготовки. Затем резак равномерно подается вперед. Ограничитель дает возможность установить необходимую глубину протачивания в тех случаях, когда заготовка не отрезается совсем.

Приспособление просто в изготовлении. Резак-пила изготовляется из ножовочного полотна. Остальные детали — из поделочной стали.

Приспособление для шлифования токарных изделий применяется при шлифовании готовых изделий на токарном станке. Оно позволяет добиться хорошего качества шлифовки, удобно и безопасно в работе. Это приспособление легко изготовить в любой мастерской. На планку наклеивается пластинка из пористой резины или войлока, поверх которой накладывается шлифовальная шкурка (желательно на основе из материи). Края зажимаются между планками при помощи гайки-барашка. Крючки-ограничители обеспечивают безо-пасную работу. Крючки крепятся к основанию при помощи заклепки. Приспособление можно применять и при полировке изделий.

Задняя бабка токарного станка СТД-120М

Задняя бабка станка СТД-120 служит опорой при обработке длинных заготовок, поддерживая их задним центром, и для закрепления в ее пиноли патрона для сверл, самих сверл и других инструментов при обработке отверстий. Задняя бабка СТД-120 состоит из корпуса с пинолью, который скользит по направляющим станины. Задняя бабка станка СТД-120 закрепляется на направляющих станины.

С одной стороны пиноль имеет отверстие, расточенное на конус Морзе, в которое вставляется задний центр, патроны или сверла, имеющие хвостовик с тем же конусом. С другой стороны запрессована втулка с внутренней резьбой. Пиноль свободно перемещается в отверстии верхней части корпуса. От вращения вокруг своей оси пиноль предохраняет установочный винт, который входит в паз на наружной поверхности пиноли.

С резьбовой втулкой спарен винт пиноли (подачи), на одном конце которого на шпонке насажен маховик, закрепленный гайкой. Вращаясь вместе с маховиком, винт пиноли через резьбовую втулку перемещает пиноль.

Закрепление пиноли в нужном положении осуществляется рукояткой зажима. Задняя бабка закрепляется гайкой на станине с сухарем и болтом, для завинчивания которой прилагается комбинированный ключ. Для смазки пиноли и винта в корпусе бабки и пиноли имеются маслопроводящие отверстия.

Подручник с держателем станка токарного СТД-120

Подручник с держателем станка СТД-120М служит опорой для режущего инструмента. Держатель подручника состоит из прямоугольного бруска с приливом, в отверстие которого вставляется стержень подручника. Подручник станка СТД-120 закрепляется на нужной высоте и в определенном положении рукояткой. Держатель подручника закрепляется на направляющих станины станка СТД-120М специальным винтом и рукояткой через шайбу. Для работы с короткими и длинными заготовками станок комплектуется двумя подручниками длиной 200 мм и 400 мм.

Станина станка токарного СТД-120м

Станина станка СТД-120м литая чугунная на двух ножках устанавливается на подставке и является основанием, на котором монтируются основные узлы станка СТД-120М. Слева на станине закреплена передняя бабка станка. По направляющим станины передвигаются и закрепляются в определенном положении держатель с подручником и задняя бабка станка.

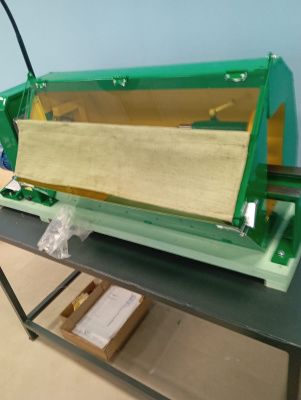

Ограждение зоны резания станка СТД-120М

Ограждение зоны резания на станке СТД-120м служит для защиты работающего от отлетающей стружки и снижения концентрации образующейся пыли в зоне дыхания работающего до установленных санитарных норм. Оно состоит из металлического кожуха и откидных экранов.

Приспособления для установки и крепления заготовок станка токарного СТД-120

Режущие инструменты

Станок комплектуется двумя видами режущих инструментов: рейврами и майзолями. Рейеры для станка СТД-120 представляют собой желобчатый резец, по форме похожий на полукруглую столярную стамеску. Майзели для станка СТД-120 представляют собой резцы, имеющие форму плоской стамески с лезвием.

Схема электрическая принципиальная токарного деревообрабатывающего станка СТД-120М

Электрооборудование станка токарного деревообрабатывающего СТД-120М

Электрооборудование станка токарного СТД-120 рассчитано для подключения его к сети трехфазного переменного тока напряжением 380 В с глухозаземленной нейтралью. В шкафу управления станка токарного СТД-120 находятся также трансформатор освещения 380/24 В. В качестве привода станка служит асинхронный двигатель. Управление станком производится с поста управления, расположенного на передней бабке станка. Подключение электрооборудования токарного станка СТД-120М к трехфазной сети напряжением 380 В и его заземление производит Заказчик. Включение станка без подключения его к магистрали заземления не допускается.
