Сверлильно-присадочный станок Z6
Описание

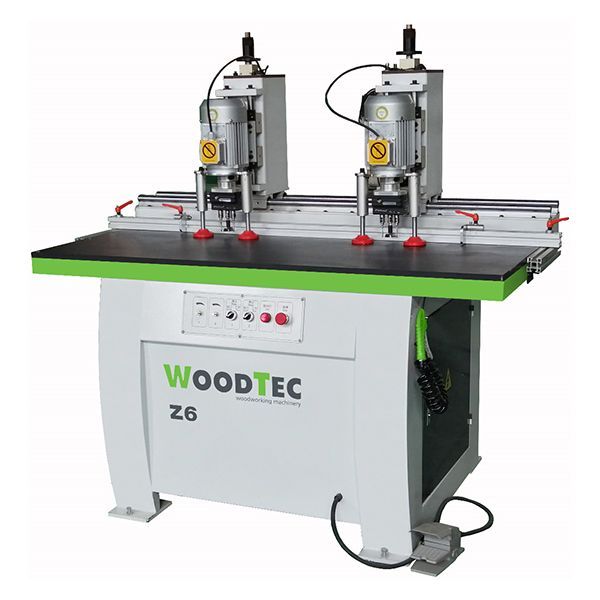

Предназначены для фрезерования отверстий в мебельных фасадах под петлю с креплением.
СХЕМА ОБРАБОТКИ:
Схема обработки изделия | Схема сборки готового изделия |
![]() |
![]() |
ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:
- Прижим детали четырьмя пневматическими цилиндрами;
- Автоматическое управление рабочими операциями (старт-педаль);
- Боковые линейки (2 шт.);
- Линейка с 2-мя откидными упорами;
- Пистолет для обдувки станка;
- Перемещение сверлильной группы по направляющим D 25 мм.
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
![]() |
СВЕРЛИЛЬНАЯ ГОЛОВА 3-х шпиндельная головка 48 х 6, имеет три патрона, один для концевой фрезы под выборку чашечного отверстия под петлю, а еще два для сверл под крепление петли. Засверливание отверстий происходит одновременно с операцией фрезерования. |
![]() |
ПНЕВМОПРИЖИМЫ Четыре пневматических прижима для быстрого фиксирования заготовки различной толщины. |
![]() |
РЕГУЛИРОВКА ГЛУБИНЫ СВЕРЛЕНИЯ Станок оснащен быстрой настройкой глубины сверления при помощи винтовой системы. Обеспечивает перенастройку глубины сверления и точное сверление заданных параметров. |
![]() |
КОМПЛЕКТ БАЗИРУЮЩИХ ЛИНЕЕК Станок оснащается 3-мя профильными алюминиевыми линейками. Две коротких (боковых). Одна длинная для поперечного базирования. Так же в комплект поставки входит 2 откидных упора для фиксации заготовки. |
![]() |
ЭЛЕКТРОДВИГАТЕЛЬ Привод сверлильного блока осуществляется двигателем мощность 1,5 кВт. |
![]() |
ПОДГОТОВКА СЖАТОГО ВОЗДУХА Узел подготовки сжатого воздуха, обеспечивает дополнительное исключение влаги, примесей грязи из воздуха, а так же позволяет осуществлять регулировку давления сжатого воз-духа и его контроль на входе в пневмосистему. |
![]() |
ПУЛЬТ УПРАВЛЕНИЯ Эргономичный и простой в исполнении пульт управления располагается на фронтальной панели станка. На пульте располагаются все основные функции, в т. ч. кнопка аварийной остановки станка. |
![]() |
ЭЛЕКТРОШКАФ Электрокомпоненты высокого качества. Гарантируют долгий срок эксплуатации. |
![]() |
ПРЕЦИЗИОННЫЕ НАПРАВЛЯЮЩИЕ Настройка оборудования в соответствии с необходимым расстоянием между петлями осуществляется в ручном режиме путем их перемещения по прецизионным направляющим (D = 25 мм) повышенной жесткости, что гарантирует высокий уровень точности позиционирования сверлильного инструмента. |
![]() |
ЛИНЕЙКА НА СТАНИНЕ СТАНКА Настройка расстояния между шпинделями выставляется при помощи линейки расположенной на станине станка. |
Характеристики
Макс. Ø сверления, мм
|
35 |
Макс. глубина верт. сверления, мм
|
60 |
Диапазон скоростей шпинделя, об/мин
|
2800 |
Потребляемая мощность, кВт
|
1,5 |
Масса, кг
|
260 |
