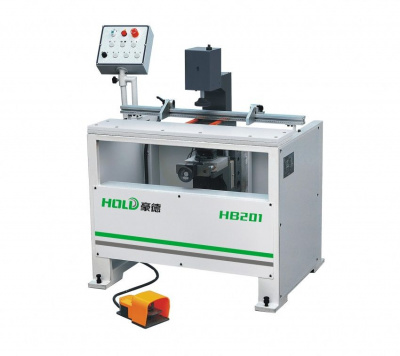

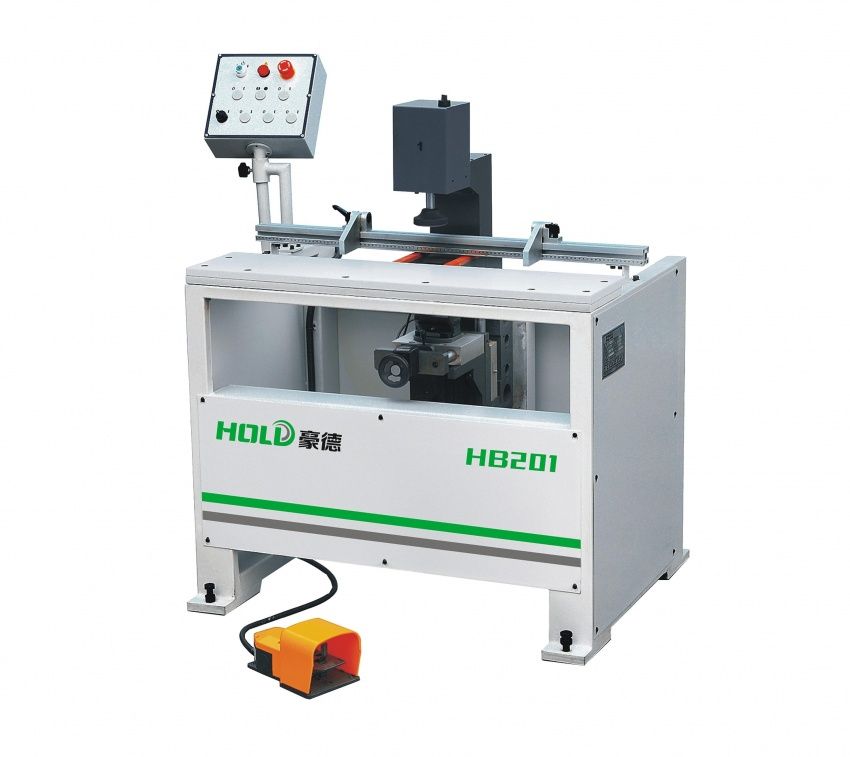

Сверлильно-присадочный станок HB201
Описание
Предназначен для одновременного сверления глухого отверстия под петлю и винты (саморезы).
ОПТИМАЛЬНАЯ РАБОТА
Достаточно большой собственный стол, линейка с двумя упорами, суппорт с цифровым счетчиком - все это позволяет производить присадку быстро и точно, время на перенастройку минимально.
БЕЗУПРЕЧНОЕ СВЕРЛЕНИЕ
Подача сверлильного модуля снизу, благодаря этому опилки не попадают на лицевую часть изделия и не могут его повредить.
ОТВОД ПЫЛИ
Станок оборудован патрубком для отвода пыли
Алгоритм работы:
Выставляется упор на необходимое расстояние от края детали по линейке. Можно выставить сразу два упора на необходимые размеры для зеркальной присадки.
Устанавливается требуемая глубина сверления по цифровому счетчику.
Устанавливается деталь на станок.
Нажимается педаль включения цикла, после чего станок автоматически
- Фиксирует деталь с помощью пневмоцилиндра
- Включается двигатель сверлильного модуля
- Происходит подача сверлильного модуля на установленную глубину сверления
- Возврат в исходное положение сверлильного модуля и выключение двигателя
- Возврат пневмоприжима в исходное положение, освобождение детали
ОПТИМАЛЬНАЯ РАБОТА
Достаточно большой собственный стол, линейка с двумя упорами, суппорт с цифровым счетчиком - все это позволяет производить присадку быстро и точно, время на перенастройку минимально.
БЕЗУПРЕЧНОЕ СВЕРЛЕНИЕ
Подача сверлильного модуля снизу, благодаря этому опилки не попадают на лицевую часть изделия и не могут его повредить.
ОТВОД ПЫЛИ
Станок оборудован патрубком для отвода пыли
Алгоритм работы:
Выставляется упор на необходимое расстояние от края детали по линейке. Можно выставить сразу два упора на необходимые размеры для зеркальной присадки.
Устанавливается требуемая глубина сверления по цифровому счетчику.
Устанавливается деталь на станок.
Нажимается педаль включения цикла, после чего станок автоматически
- Фиксирует деталь с помощью пневмоцилиндра
- Включается двигатель сверлильного модуля
- Происходит подача сверлильного модуля на установленную глубину сверления
- Возврат в исходное положение сверлильного модуля и выключение двигателя
- Возврат пневмоприжима в исходное положение, освобождение детали
Характеристики
Размеры рабочего стола, мм
|
350х1000 |
Диапазон скоростей шпинделя, об/мин
|
2800 |
Потребляемая мощность, кВт
|
1,5 |
Масса, кг
|
250 |
- Сверлильно-присадочный станок
- Руководство по эксплцатации
- 2 флажка-упора
- Пневмоприжим
- Педаль управления станком
