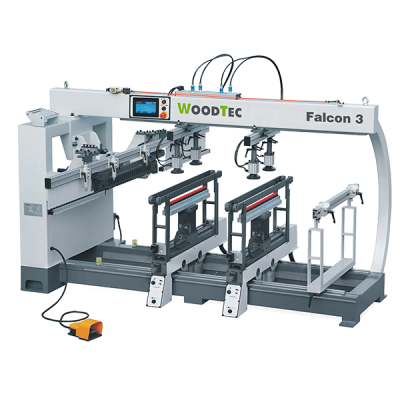

Сверлильно-присадочный станок Falcon 3
Описание
WoodTec Falcon 3 - Станок осуществляет сверление глухих и сквозных отверстий в поверхностях деталей и заготовок, произведенных из древесины, плитных и листовых материалов на ее основе. Возможно одновременное сверление в горизонтальной и вертикальной плоскостях. Работа станка осуществляется в полуавтоматическом режиме.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Применяется на предприятиях и в цехах по производству мебели с серийным и массовым выпуском продукции, станок обеспечивает сверление большинства карт присадки.
СХЕМА ОБРАБОТКИ:
ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:
- Высокая жесткость станины;
- Мощные надежные привода;
- Промышленный пульт управления с ЖК-дисплеем;
- Безупречное качество и точность обработки;
- Фиксация сверлильных групп осуществляется с помощью пневматики;
- Цифровые счетчики на сверлильных группах, позволяют делать быструю и точную перенастройку с одного размера на другой;
- Возможность поворота сверлильной группы на 90 градусов;
- Станок прост в обслуживании и переналадке.
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
![]() |
ПУЛЬТ УПРАВЛЕНИЯ Управление станком осуществляется при помощи промышленного пульта с ЖК-дисплеем. Отличается эргономичностью и обеспечивает удобство работы и настройки станка. |
![]() |
СВЕРЛИЛЬНЫЕ СУППОРТЫ Могут быстро и точно перенастраиваться по положению в зависимости от карты присадки, а также имеют функцию поворота на 90° |
![]() |
ВЕРТИКАЛЬНАЯ СВЕРЛИЛЬНАЯ ГОЛОВА |
![]() |
ГОРИЗОНТАЛЬНАЯ СВЕРЛИЛЬНАЯ ГОЛОВА |
![]() |
Перемещение вертикальных сверлильных групп происходит по линейным направляющим, что обеспечивает точность работы. |
![]() |
Позиционирование вертикальных сверлильных групп происходит с точностью до 0,1 мм, благодаря микрометрическим упорам и электронным цифровым датчикам, которые так же сокращают время установки размеров при настройке по ширине и обеспечивают высокую точность. |
![]() |
РЕГУЛИРОВКА ГЛУБИНЫ СВЕРЛЕНИЯ В ТОРЕЦ Горизонтальный суппорт крепятся на четырех массивных цилиндрических направляющих повышенной износостойкости. Обеспечивает прецизионное сверление отверстий в торце детали. Направляющие перемещения суппорта выполнены полностью закрытыми. |
![]() |
СИСТЕМА ФИКСАЦИИ ЗАГОТОВОК Пневмоприжимы, настраивающиеся на толщину заготовки, а также имеющие возможность базирования в любом месте рабочей зоны станка обеспечивают точную и надежную фиксацию заготовок. |
![]() |
БЛОК ПОДГОТОВКИ ВОЗДУХА Узел подготовки сжатого воздуха, обеспечивает дополнительное исключение влаги, примесей грязи из воздуха, а так же позволяет осуществлять регулировку давления сжатого воз-духа и его контроль на входе в пневмосистему. Так же имеется лубрикатор который автомати-чески с подачей воздуха смазывает штоки пневмоцилиндров, и др. внутренние элементы пневматики. |
Характеристики
Макс. глубина верт. сверления, мм
|
60 |
Размеры рабочего стола, мм
|
1850 x 640 |
Диапазон скоростей шпинделя, об/мин
|
2800 |
Макс. глубина гориз. сверления, мм
|
40 |
Потребляемая мощность, кВт
|
4,5 |
Масса, кг
|
700 |
