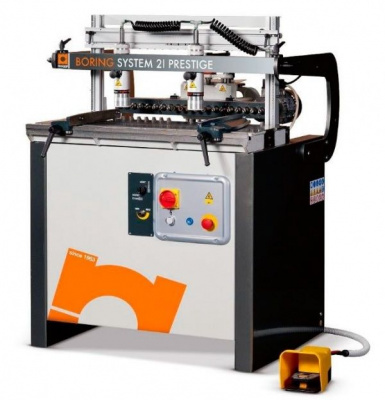

Сверлильно-присадочный станок Maggi Boring System 21
Станок предназначен для высокоточного сверления сквозных и глухих вертикальных и горизонтальных отверстий в торцах и нижней плоскости мебельных щитов (панелей), заготовках из массива древесины. Станок оптимально подходит для небольших производств для обработки небольших партий однотипных деталей.
Отверстия на пластях щитов могут располагаться вдоль любых кромок щита, а в поперечном направлении на любом расстоянии от короткой стороны щита. Зажим щита, подача инструмента и наклон сверлильной головки пневматические. Длина детали не ограничена. Для быстрой перенастройки глубины сверления применено устройство «QUICK DEPTH».
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
|
Пневмоприжимы Пневматические прижимы для быстрого фиксирования заготовки исключают необходимость ручной регулировки. |
|
Система “Quick depth” Запатентованная система для максимально простой регулировки прямого считывания и глубины сверления |
|
Пневматический наклон Наклон шпиндельной головки от 0 до 90° позволяет производить сверление под любым углом |
|
Шпиндельная головка Конструкция шпиндельной головки предполагает использование сверл различной длины, диаметром от 1,5 мм до 40 мм. Возможность сверления отверстий для петель |
|
Размеры рабочего стола, мм
|
885 х 375 |
|
Диапазон скоростей шпинделя, об/мин
|
2800 |
|
Макс. глубина гориз. сверления, мм
|
65 |
|
Количество шпинделей
|
21 |
|
Мощность двигателей, кВт
|
1.5 |
|
Габаритные размеры, мм
|
1030 х 1030 х 1285 |
|
Масса, кг
|
275 |
<li>Быстрозажимные втулки</li>
<li>Литая чугунная сверлильная головка</li>
<li>Литой чугунный рабочий стол</li>
<li>Запатентованная спиральная система для регулировки глубины сверления</li>
<li>Пневматический наклон сверлильной головки 0-90 гр. с блокировкой в любом положении и фиксатором на 45 гр.</li>
<li>Регулируемый упор на столе, точное позиционирование с помощью линейки и линзы</li>
<li>Числовой счетчик для регулировки высоты сверления от стола</li>
<li>Задние упоры макс. ход 300 мм</li>
<li>Норматив СЕ</li>
<li>2 пневматических прижима</li>
<li>Алюминиевая линейка 3000 мм с упорами-флажками (2 части по 1500 мм)</li>
