Сверлильно-присадочный станок Maggi Boring 35
Ключевые моменты:
- Литой чугунный рабочий стол с МДФ вставкой.
- Регулируемые по счетчику боковые упоры.
- Задняя направляющая, позволяет выполнять сверление на расстоянии до 300 мм от края панели. Опорная гребенка с проемами под чашечные сверла.
- Боковая направляющая L=3000 мм (2*1500 мм) с откидными упорами для больших деталей. Автоматический поворот с пульта сверлильной группы в вертикальное/горизонтальное положение. Блокировка сверлильной группы в положениях 0°-45°-90°.
- Spiral System - быстрая смена глубины сверления по шкале.
- Комплект быстросъемных патронов.
Конструктивные особенности
|
Станок оснащен чугунным столом с МДФ вставкой и боковыми регулируемыми по механическому счетчику упорами, для стабильной и точной работы станка на протяжении всего срока службы. |
|

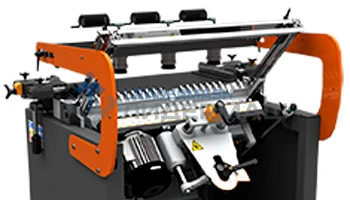

Поворотный блок оснащен пневматическим приводом. Поворот осуществляется с пульта управления. Три положения фиксации блока, позволяют сверлить в пласть, в торец и под углом 45°. |
|

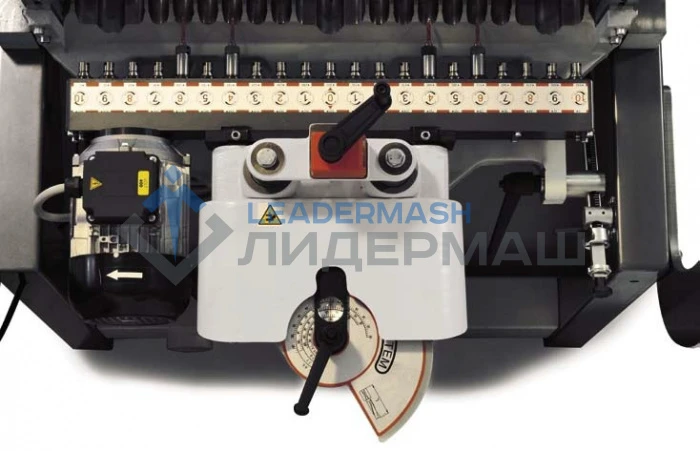

Итальянский сверлильный блок, оснащенный быстросъемными патронами, позволяет быстро менять карту присадки, а так же обеспечивает точную и длительную работу станка. |
|

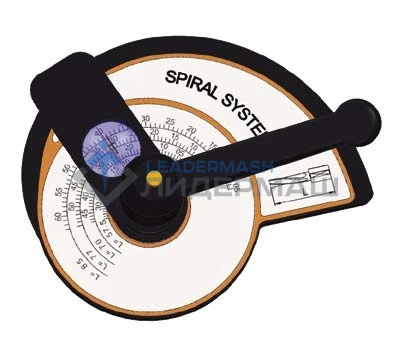

"SPIRAL SISTEM" - позволяет быстро менять глубину сверления без привязки к конкретным предварительным настройкам. |
|

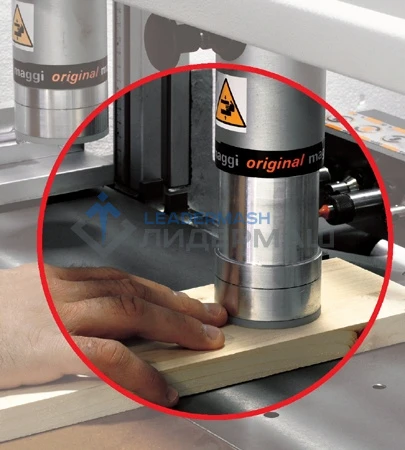

Станок оснащен двумя пневматическими прижимами, которые могут работать не зависимо друг от друга, что позволяет засверливать узкие детали без особого усилия отключая один цилиндр. |
|

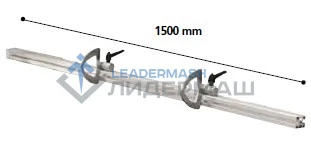

В комплекте со станком поставляется две линейки по 1,5м, которые стыкуются в одну общей длиной 3,0м. Возможно использовать линейку по заднему упору, либо раздельно по боковым упорам. |
|
Позволяет производить сверление на расстоянии 300мм от края детали, для сверления боковин по центру. |
|
Дополнительно можно приобрести специальное устройство для сверления под петли Blum, Hettich, Grass, Salice. |
СТОЛ И БОКОВЫЕ УПОРЫ
ПОВОРОТНЫЙ СВЕРЛИЛЬНЫЙ БЛОК
СВЕРЛИЛЬНЫЙ БЛОК
СИСТЕМА БЫСТРОЙ СМЕНЫ ГЛУБИНЫ СВЕРЛЕНИЯ
НАДЕЖНАЯ ФИКСАЦИЯ
УДОБНАЯ ЛИНЕЙКА
ПОЛОЖЕНИЕ ЗАДНЕГО УПОРА
СВЕРЛЕНИЕ ПОД ПЕТЛИ (ОПЦИЯ)
|
Макс. глубина верт. сверления, мм
|
85 |
|
Размеры рабочего стола, мм
|
1340х410 |
|
Количество шпинделей
|
35 |
|
Мощность двигателей, кВт
|
2х1,5 |
|
Габаритные размеры, мм
|
1980х780х1300 |
|
Масса, кг
|
450 |
| 2 линейки 1500 мм с 1 упором каждая | |
| 2 пневматических прижима | |
| 2 фронтальных вертикальных упора для совмещения вертикального и горизонтального сверления | |
| пневматический наклон сверлильной головки 0-90 гр. с блокировкой в любом положении и фиксатором на 45 гр | |
| устройство “Quick depth” для регулировки и прямого считывания глубины сверления | |
| индикатор рабочей высоты по отношению к толщине заготовки | |
| шпиндели быстрого зажима | |
| 5 шт быстрозажимных патронов |
