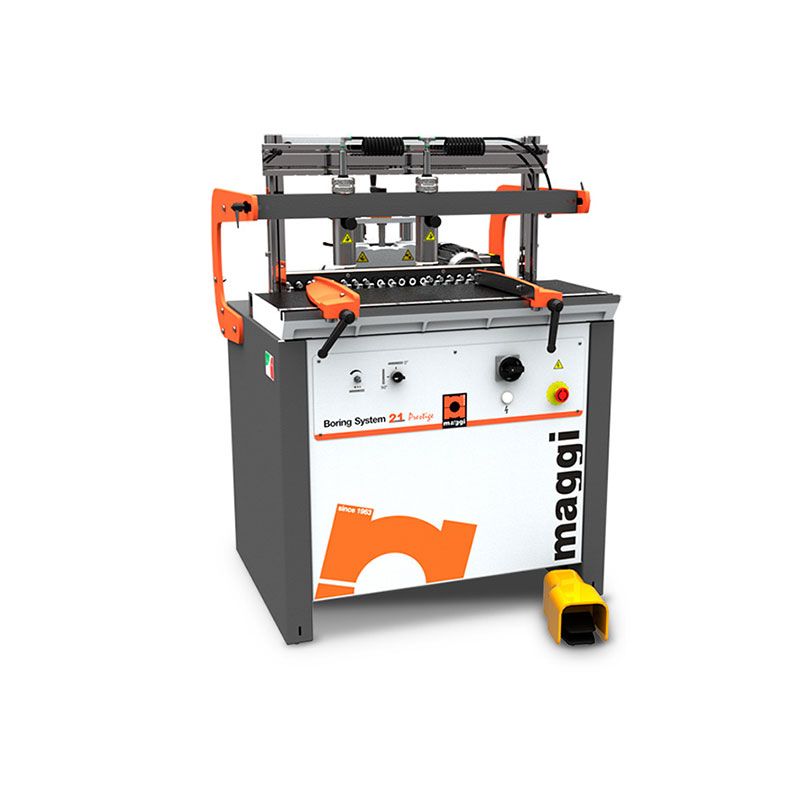

Сверлильно-присадочный станок Maggi Boring System 23
Станок Boring System 21,23,29 имеет поворотную многошпиндельную головку, в которой установлены в ряд сверлильные шпинделя с фиксированным шагом 32мм;
При сверлении торцов головка располагается горизонтально. Для сверления плоскости головка с помощью пневмопривода разворачивается на 90° вертикально, при этом обработка ведется снизу. Boring System 23 Возможны промежуточные установки наклона;
Шпинделя снабжены быстросъемными цангами для замены инструмента;
Подача и рабочий ход многошпиндельной головки осуществляются за счет пневматики;
Для быстрой перенастройки глубины сверления применено устройство "SPIRAL SYSTEM";
В стандартную комплектацию станка входят 5 быстросъемных цанг.
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
|
Пневмоприжимы Пневматические прижимы для быстрого фиксирования заготовки исключают необходимость ручной регулировки. |
|
Система “Quick depth” Запатентованная система для максимально простой регулировки прямого считывания и глубины сверления |
|
Пневматический наклон Наклон шпиндельной головки от 0 до 90° позволяет производить сверление под любым углом |
|
Шпиндельная головка Конструкция шпиндельной головки предполагает использование сверл различной длины, диаметром от 1,5 мм до 40 мм. Возможность сверления отверстий для петель |
|
Макс. глубина верт. сверления, мм
|
65 |
|
Размеры рабочего стола, мм
|
1000х380 |
|
Количество шпинделей
|
23 |
|
Мощность двигателей, кВт
|
1,5 |
|
Габаритные размеры, мм
|
1100х780х1300 |
|
Масса, кг
|
310 |
ОПЦИИ
- Дополнительный пневматический прижим
- Быстрозажимные втулки для сверл
- Дополнительная алюминиевая линейка 3000 мм с 4 упорами
- Дополнительная алюминиевая линейка 1500 мм с 2 упорами (правая)
- Дополнительная алюминиевая линейка 1500 мм с 2 упорами (левая)
- Дополнительный упор на алюминиевой линейке
- Неподвижный калибр для упора линейки (для установки упора на линейку 704 мм)
- Неподвижный калибр 500 мм для параллельного позиционирования заднего упора
- Транспортир для установки упоров на столе на одинаковом расстоянии
