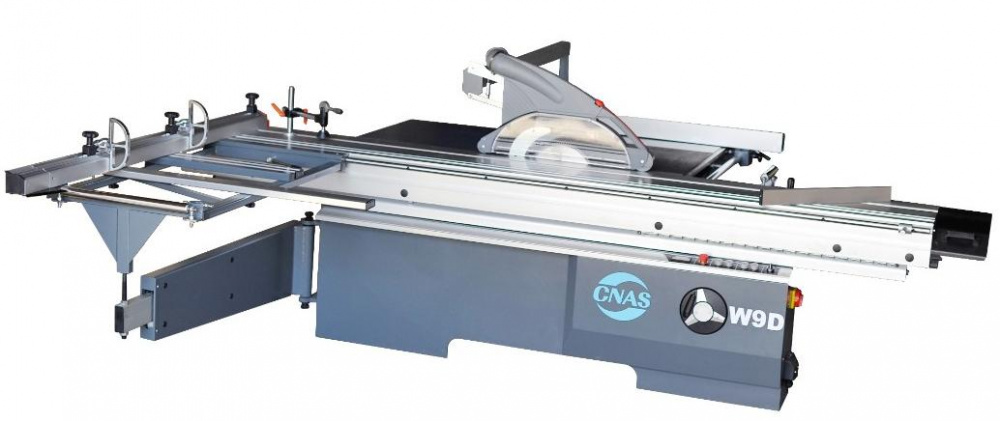

Форматно-раскроечный станок LTT W9D

Форматно-раскроечный станок с наклоняемой пилой и подвижной кареткой на роликовых направляющих. Предназначен для штучного и пакетного раскроя плитных материалов, в т.ч. облицованных ламинатом. Станок спроектирован для использования в тяжелых условиях работы, характеризуется высоким запасом прочности, обеспечивающим стабильное функционирование всех узлов и механизмов, отлично зарекомендовал себя в условиях крупносерийного и массового производства. Применяется в серийном мебельном и столярном производствах для изготовления корпусной мебели.

Особенности конструкции:

• Станина станка сварная, имеет жесткую конструкцию и обладает большой массой, необходимой для обеспечения высокой точности раскроя и долговечности работы станка. Станина проходит термическую обработку для снятия внутренних напряжений в сварных швах.
• Усиленная алюминиевая каретка длиной 3200 мм шириной 410 мм с надежными стальными цилиндрическими направляющими обеспечивает высочайшую точность и качество распиловки. Надежная алюминиевая роликовая каретка и широкий поперечный стол позволяют устанавливать и перемещать относительно пильного механизма листы большого формата. Легкость и высокая скорость перемещения каретки обеспечивается роликами направляющего типа. Многокамерная конструкция профилей обеспечивает высокую жесткость к скручиванию.
• Пильный узел размещается в жестком литом корпусе, обеспечивающим минимальный уровень вибрации для стабильной и точной работы узлов и механизмов. Станок оснащен раздельными мощными приводами на основную и подрезную пилы от независимых электрических двигателей, что позволяет обеспечить стабильное и точное функционирование обрабатывающих инструментов и защитить оборудования от перегрузок. Подрезная пила имеет попутное вращения относительно подачи заготовки и за счет предварительного реза позволяет раскраивать ламинированные листы ДСП без появления сколов.
• Электрорегулировка вылета пилы основной пилы осуществляется по направляющим на линейных подшипниках.
• Наклон пильного узла 45 градусов позволяет осуществлять распил заготовки под углом.
• Отличное качество раскроя облицованных деталей гарантировано наличием в базовой комплектации поставки подрезного устройства, оборудованного функцией точной настройки при помощи рукояток, размещенных на поверхности станка со стороны оператора.
• Удобное размещение материала осуществляется посредством линейки, способной поворачиваться на угол от 90 до 45 градусов для раскроя материала под заданным углом.
• Дополнительный опорный ролик увеличивает рабочий стол и позволяет надежно базировать крупногабаритные детали, что дает очень высокое качество и геометрию распила.
• Панель управления проста и лаконична. Пульт управления выполнен под наклоном к оператору для удобства управления.
• Станок дополнительно оснащен чугунным эксцентриковым прижимом для надежной фиксации заготовки.

Название: Форматно-раскроечный станок W9D с электроподъёмом пилы

Технические характеристики

Схема обработки




Жёсткая станина
Сварная станина станка имеет жесткую конструкцию.



Усиленная роликовая каретка
Усиленная роликовая каретка со стальными цилиндрическими направляющими обеспечивает точность и качество распиловки.



Роликовая каретка
Роликовая каретка с цилиндрическими направляющими действует по принципу «вагонной тележки», обеспечивая, помимо, точности и качества распила, долговечность работы. Вертикальное расположение направляющих друг над другом и в сумме 8 точек контакта обеспечивают как легкий ход, так и равномерное распределение нагрузки в соответствии с силой тяжести. Каретка не требует никакого специального обслуживания и легко продувается сжатым воздухом.



Электрорегулировка вылета пилы
Подъём и опускание основной пилы осуществляется по направляющим на линейных подшипниках.



Пильный узел
Литой корпус пильного узла обеспечивает высокую жесткость, виброустойчивость и надежность станка. Пильный узел имеет независимые двигатели на основную и подрезную пилы, и жестко смонтирован со станиной станка, что существенно снижает вибрацию узлов.



Поперечный упор
Поперечная линейка жестко фиксируется к поддерживающему столу в двух точках под углом 90 градусов к линии пропила. Настраивается единожды и не требует дополнительных регулировок. Полностью исключает смещения прямого угла.



Увеличение опорного стола
Для удобства работы с габаритными заготовками станок оснащен дополнительным опорным роликом.



Крепление поддерживающего стола
Поддерживающий стол крепится на цилиндрической направляющей.



Пульт управления
Для удобства работы оператора пульт расположен под углом. На панели расположены: электронный индикатор угла наклона пильного узла, кнопка экстренного отключения станка, кнопки запуска и остановки основной и подрезной пилы, электроподъём и опускание основной пилы. Настроить вылет основной пилы позволит электропривод и специальный тумблер. Наклон пильного узла 45 градусов осуществляется с помощью маховика, что позволяет быстро и удобно выставить нужный угол. Угол отображается в виде цифровой индикации на пульте управления.



Защитный кожух
Большой аспирационный кожух удобно регулируется по высоте газлифтами. Обеспечивает безопасную работу на станке и качественное пылеудаление из зоны раскроя даже при пилении под углом. Поворотная штанга крепления защиты пилы с фиксатором рабочего положения.



Точная настройка параллельного упора
Нониус микрометрической подстройки параллельного упора интегрирован в суппорт и позволяет точно и удобно выставить нужны размер.



Упор для угловых резов
В стандартную комплектацию станка включен упор для раскроя заготовок не под прямым углом. Устанавливается на каретку и настраивается с помощью специальной шкалы.



Эксцентриковый прижим
В базовую комплектацию входит чугунный эксцентриковый прижим для надёжной фиксации заготовки.



Система смазки
Для обеспечения долговечности в конструкции станка реализована система смазки направляющих, которые отвечают за подъем/опускание пильных агрегатов. Система смазки позволяет оперативно обслуживать станок, не прибегая к его остановке и частичной разборке.



Отдельный электрошкаф
Все основные электрические составляющие станка находятся в отдельном пылезащищенном шкафу, тем самым обеспечивая стабильную работу станка.



Комплектующие
Комплектующие надежно спрятаны в отсек в станине станка.



Упаковка
Каретка и станина станка упакованы в разные фанерные ящики, что полностью исключает повреждение во время транспортировки.
