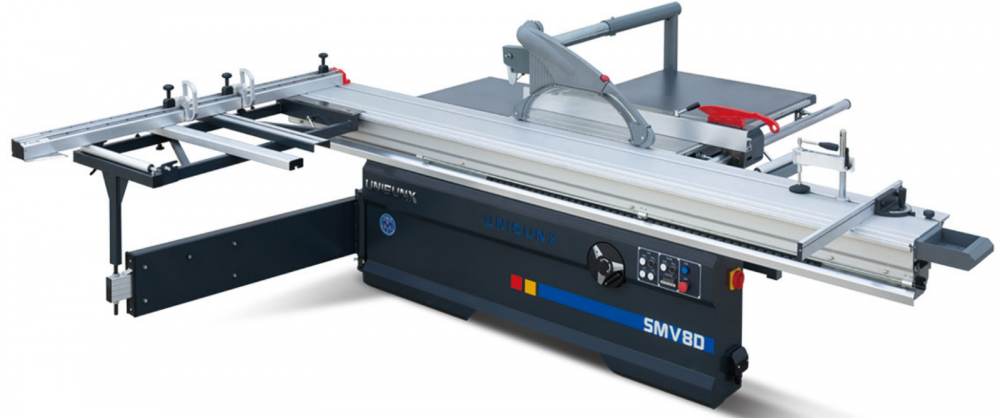

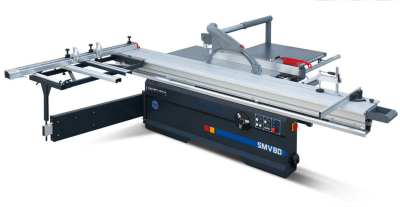

Форматно-раскроечный станок Unisunx SMV8D

Форматно-раскроечный станок SMV8D предназначен для продольного, поперечного и углового раскроя плитных материалов (МДФ, ДВП, ДСтП и клееных щитов) облицованных и ламинированных, а также заготовок из массивной древесины, с предварительной подрезкой нижней кромки для исключения сколов.

Станок SMV8D используются на предприятиях и цехах по производству столярно-строительных изделий, клееных щитов, фанеры, производству мебели и других деревообрабатывающих производствах.

Конструктивные особенности

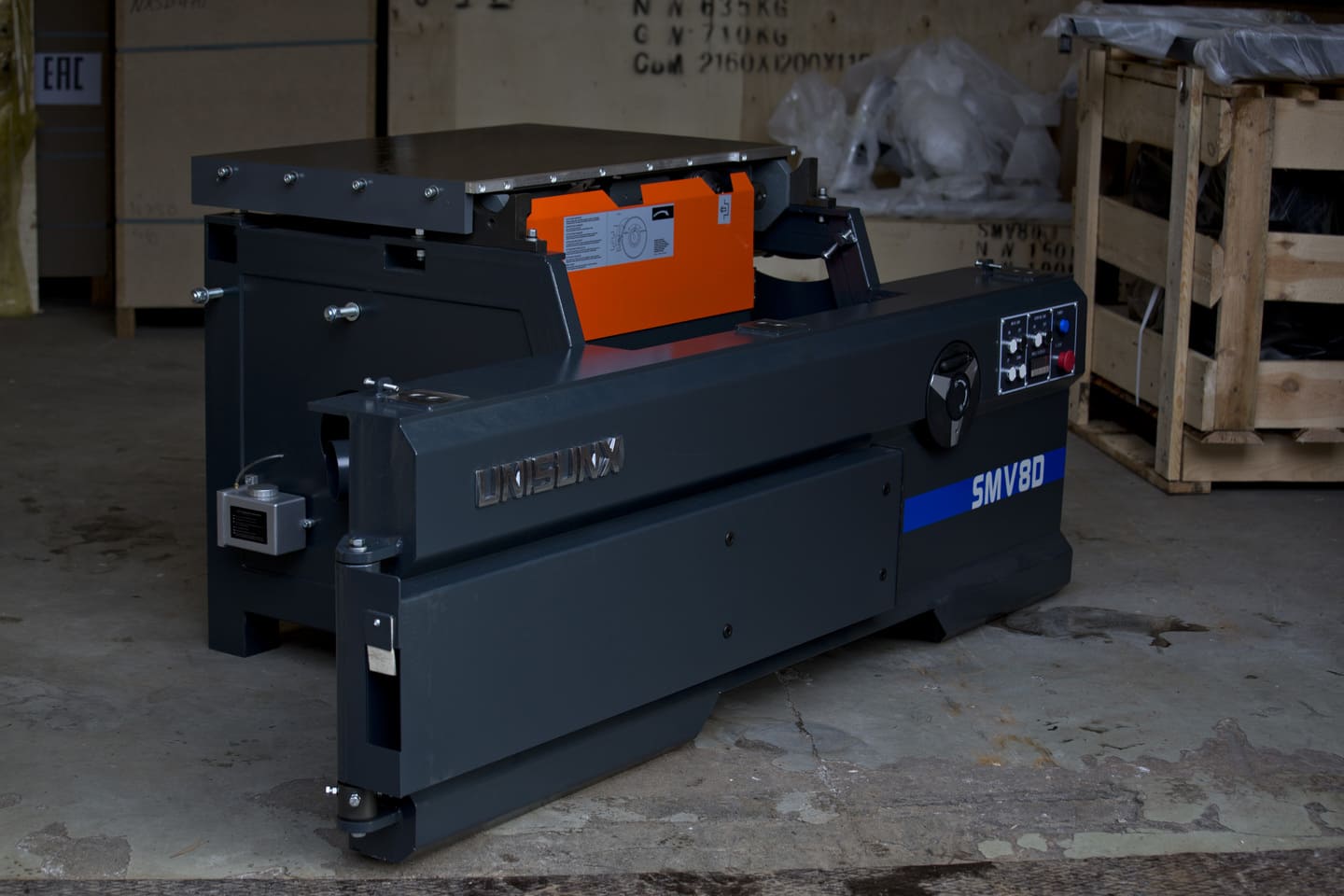

Станина станка сварена из прямоугольного профиля сечением 90х40 мм и высококачественной листовой стали толщиной 4 мм, передняя часть станины на которую крепиться каретка, усилена листовым металлом толщиной 10 мм. Все это обеспечивает большую жёсткость всей конструкции, устойчивость к изгибу и скручиванию.

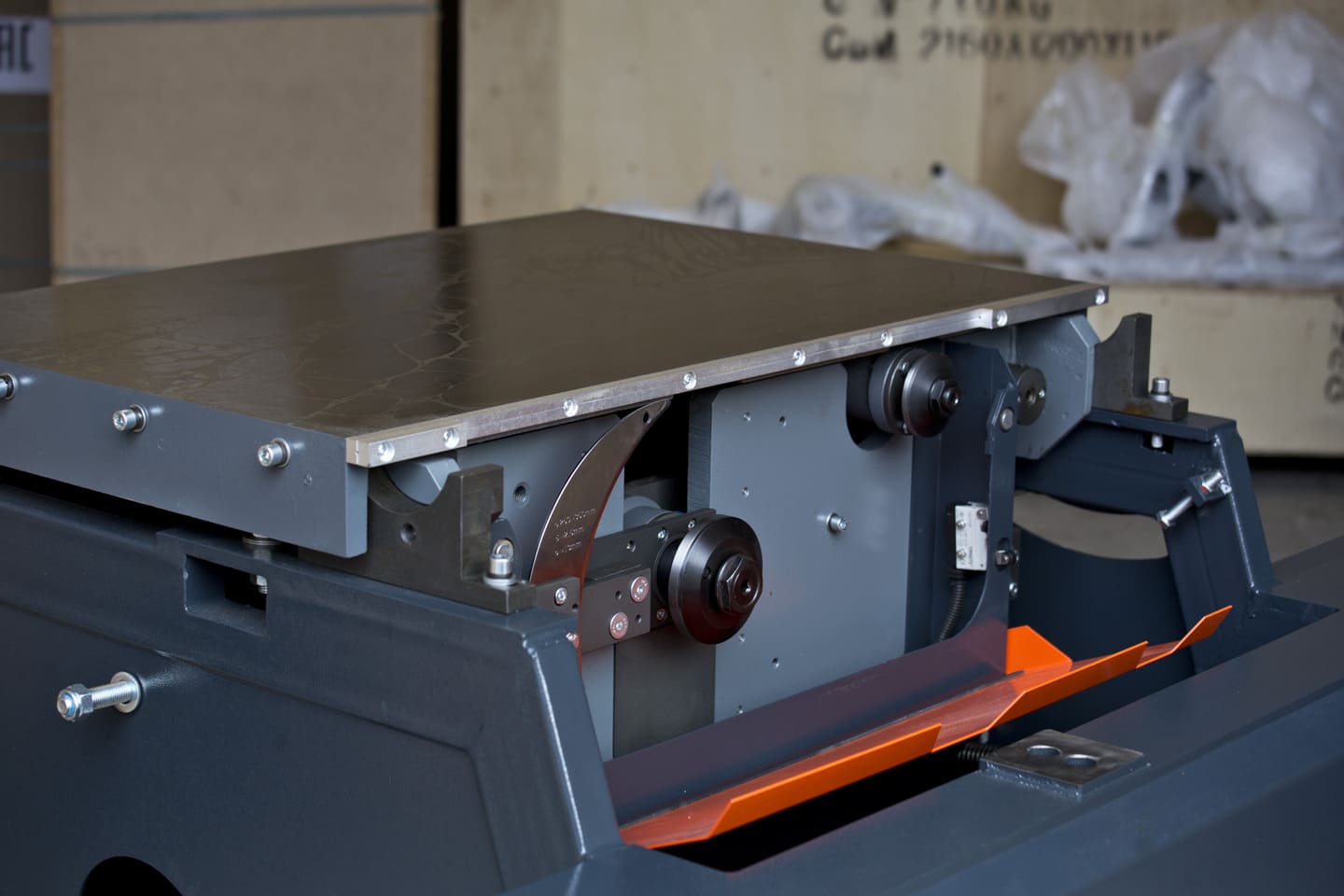

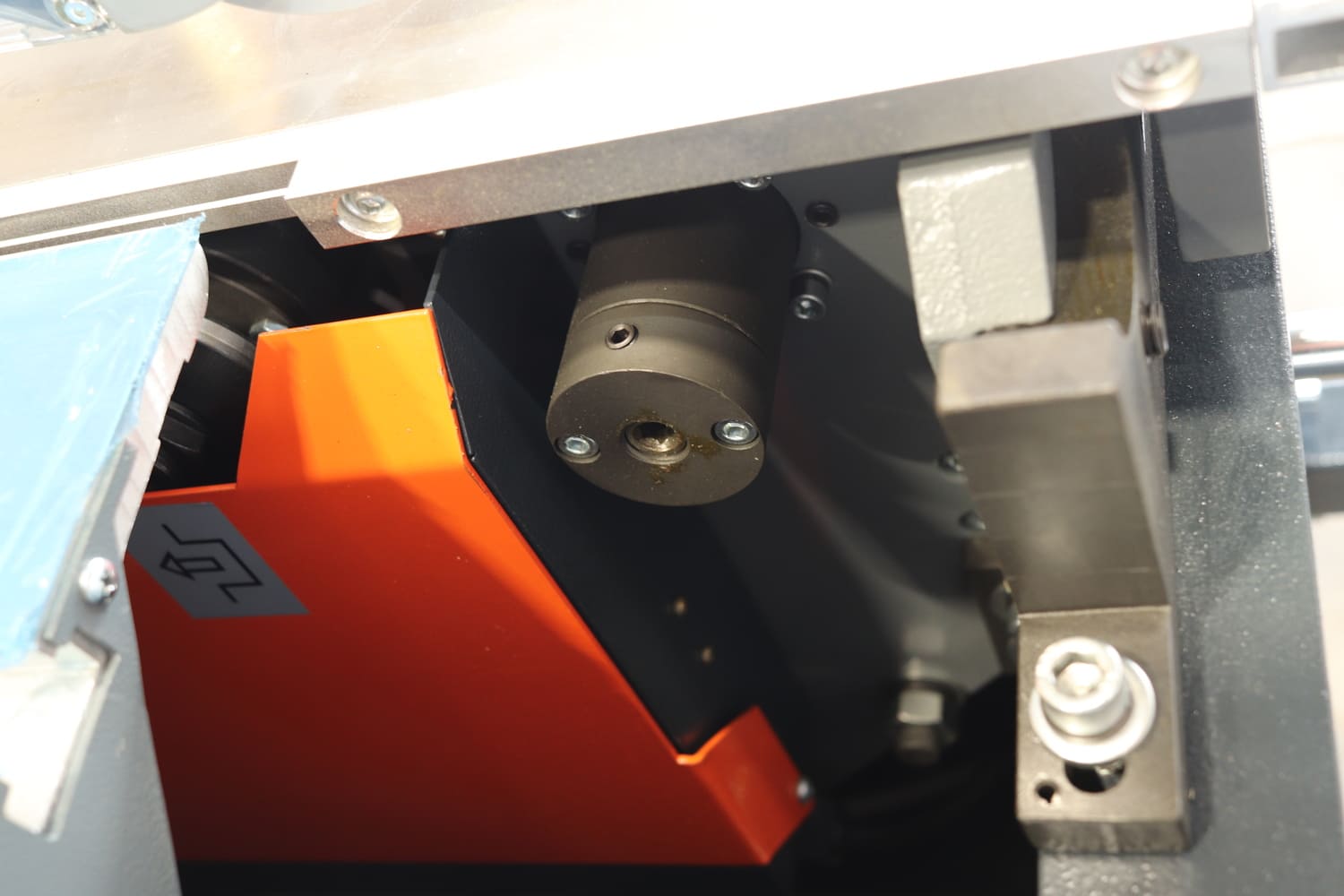

Пильный узел литой, обладает прекрасными виброгасящими свойствами, обеспечивая идеальное качество распила и долговечность, перемещение вверх и вниз осуществляется на линейных подшипниках. Станок оснащен раздельными приводами на основную и подрезную пилы с возможностью смены частоты вращения вала основной пилы (три скорости).

Алюминиевая роликовая каретка шириной 405 мм, стальные цилиндрические направляющие обеспечивают высочайшую точность и качество распиловки. Опыт основных производителей показывает, что на сегодняшний день такой тип каретки наиболее надежен, долговечен и практически не требует технического обслуживания. На передней части каретки расположен откидной рычаг, который фиксирует положение каретки в любом месте, что особенно удобно при загрузке материала.

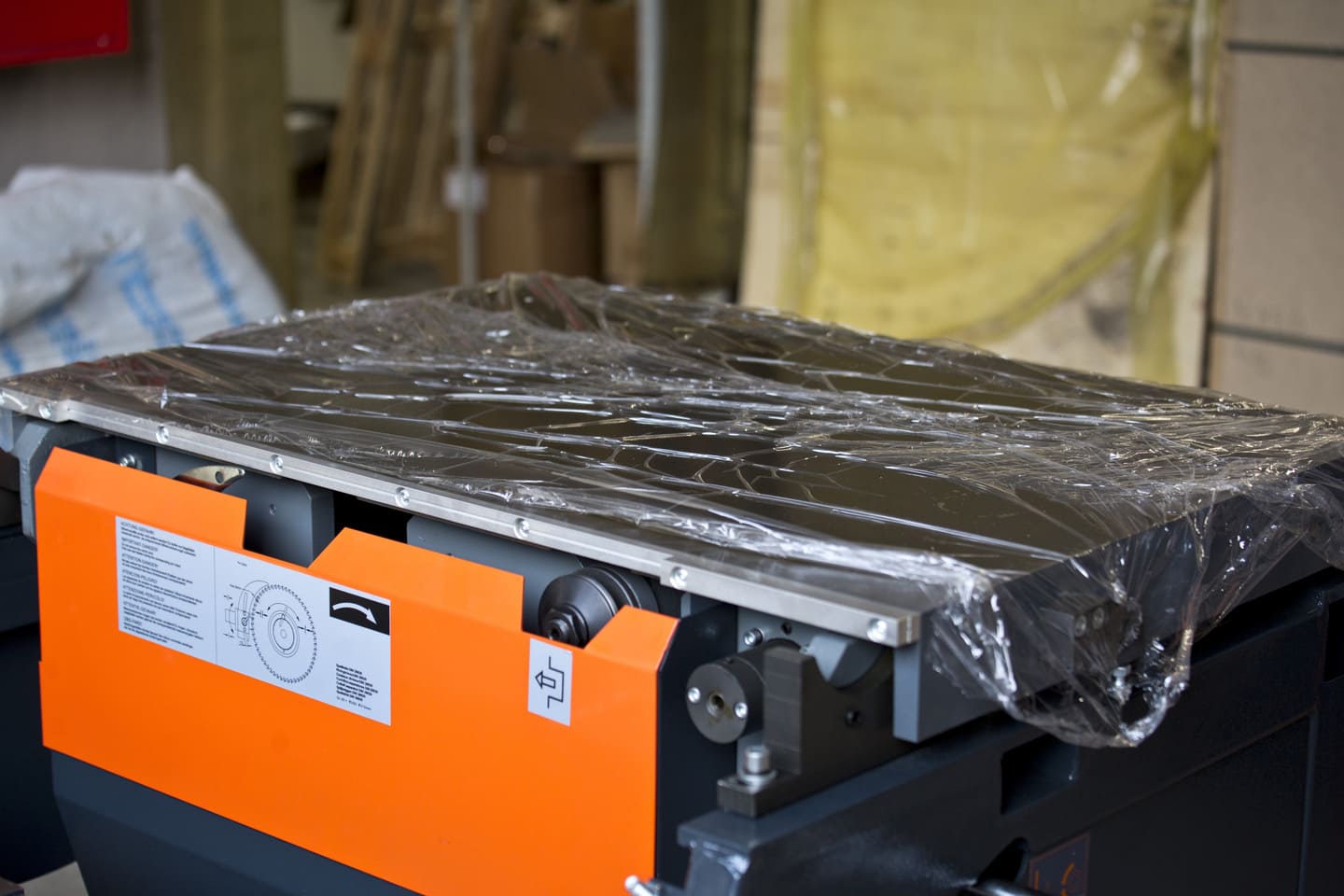

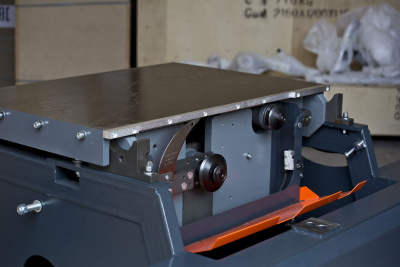

Массивный фрезерованный чугунный стол имеет высокую степень жесткости и прочности, а рёбра жёсткости обеспечивают стабильность рабочей поверхности на весь срок службы станка.

Правый параллельный упор имеет чугунное основание и подвижный алюминиевый профиль длиной 1200 мм, для осуществления параллельных резов упор перемещается по круглой 50 мм направляющей повышенной твердости. Для удобства настройки параллельный упор оснащен зажимом с точной регулировкой размеров. В комплекте идёт толкатель.

Ручка настройки подрезной пилы по вертикали удобно расположена справа от оператора. Точная и надежная система настройки соосности подрезной пилы винт – гайка не имеет лишних промежуточных элементов и позволяет точно и быстро выставить соосность пил, а также сохранить положение пилы в процессе работы.

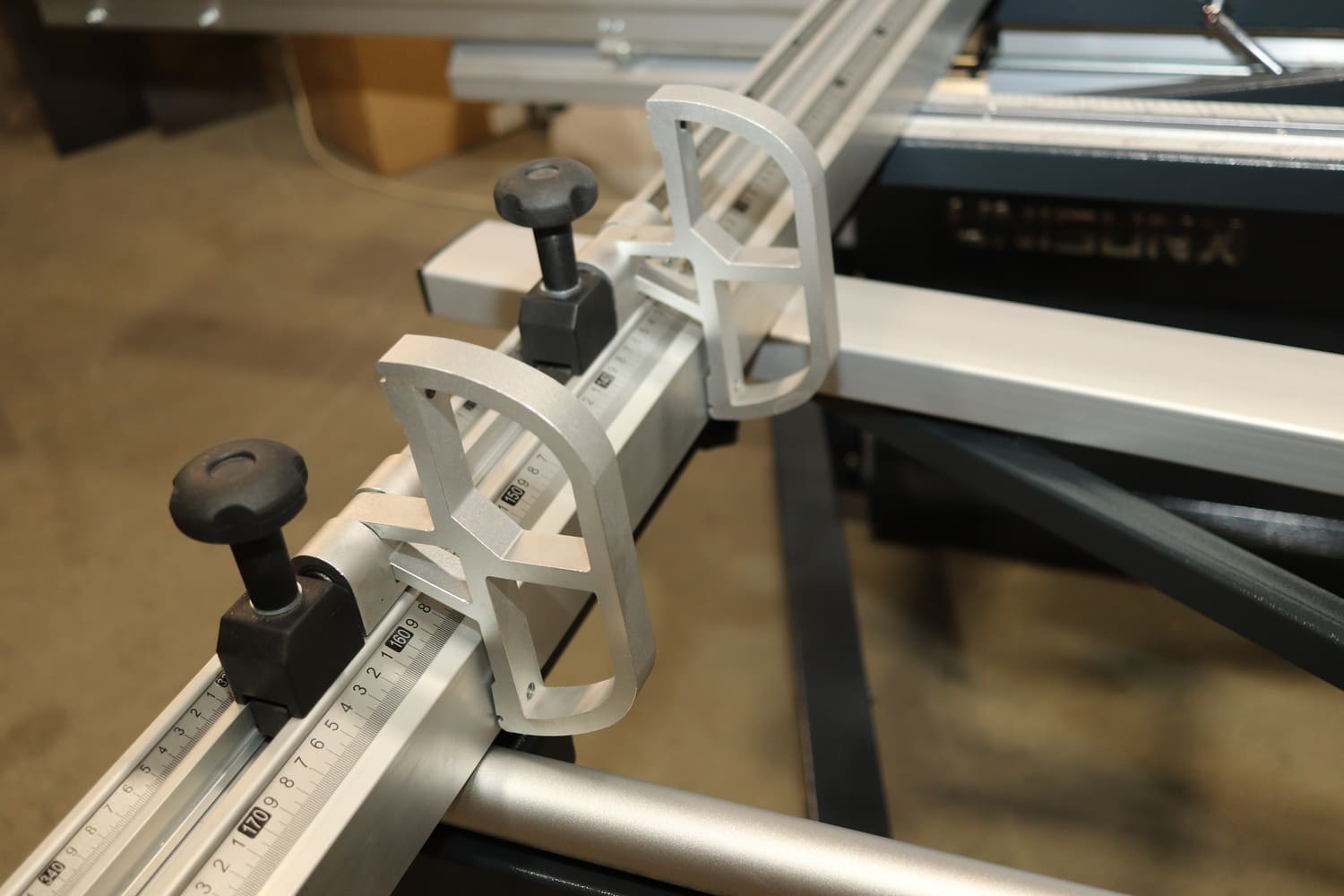

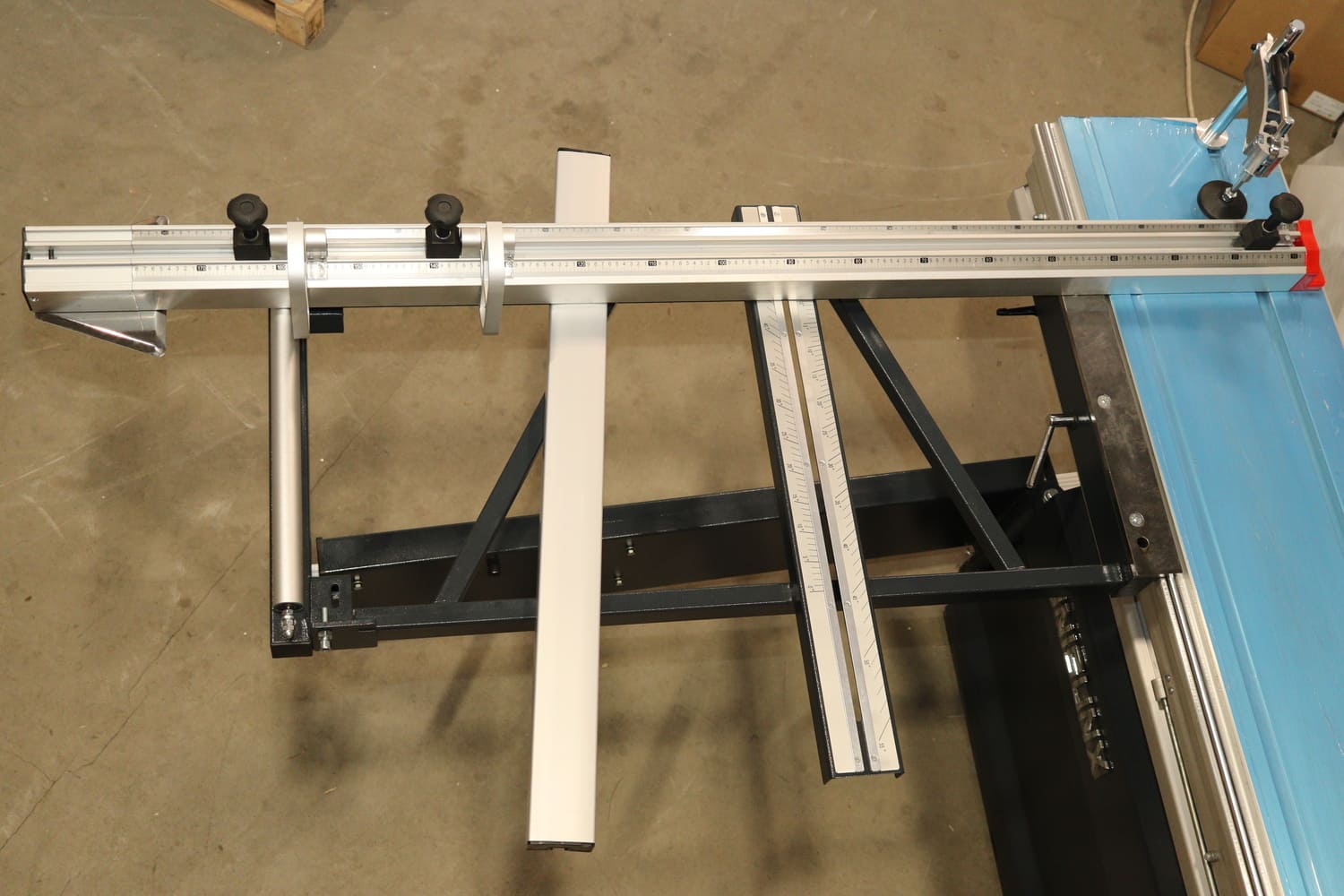

Поперечный, фронтальный стол имеет размер 1200х530 мм, он крепиться к каретке и имеет телескопическую опору. Поперечная упорная линейка 1900 мм может выдвигаться до 3000 мм, два откидных упора с линзами. Поддерживающая планка длиной 1010 мм позволяют удобно работать с большими листами. Металлический закатной ролик на торце стола облегчает загрузку тяжелых деталей.

Дополнительные столы справа и на выходе материала увеличивают рабочую поверхность и позволяют удобно раскраивать листы больших размеров. Размер стола справа 830 х 900 мм, стола на выходе  600 х 620 мм.

Дополнительный поддерживающий ролик, для удобства работы с крупногабаритным плитным материалом

В стандартную комплектацию станка включен упор для раскроя заготовок не под прямым углом. Устанавливается на каретку и настраивается с помощью специальной шкалы.

В базовую комплектацию станка входит эксцентриковый прижим, позволяющий надежно фиксировать деталь на каретке.

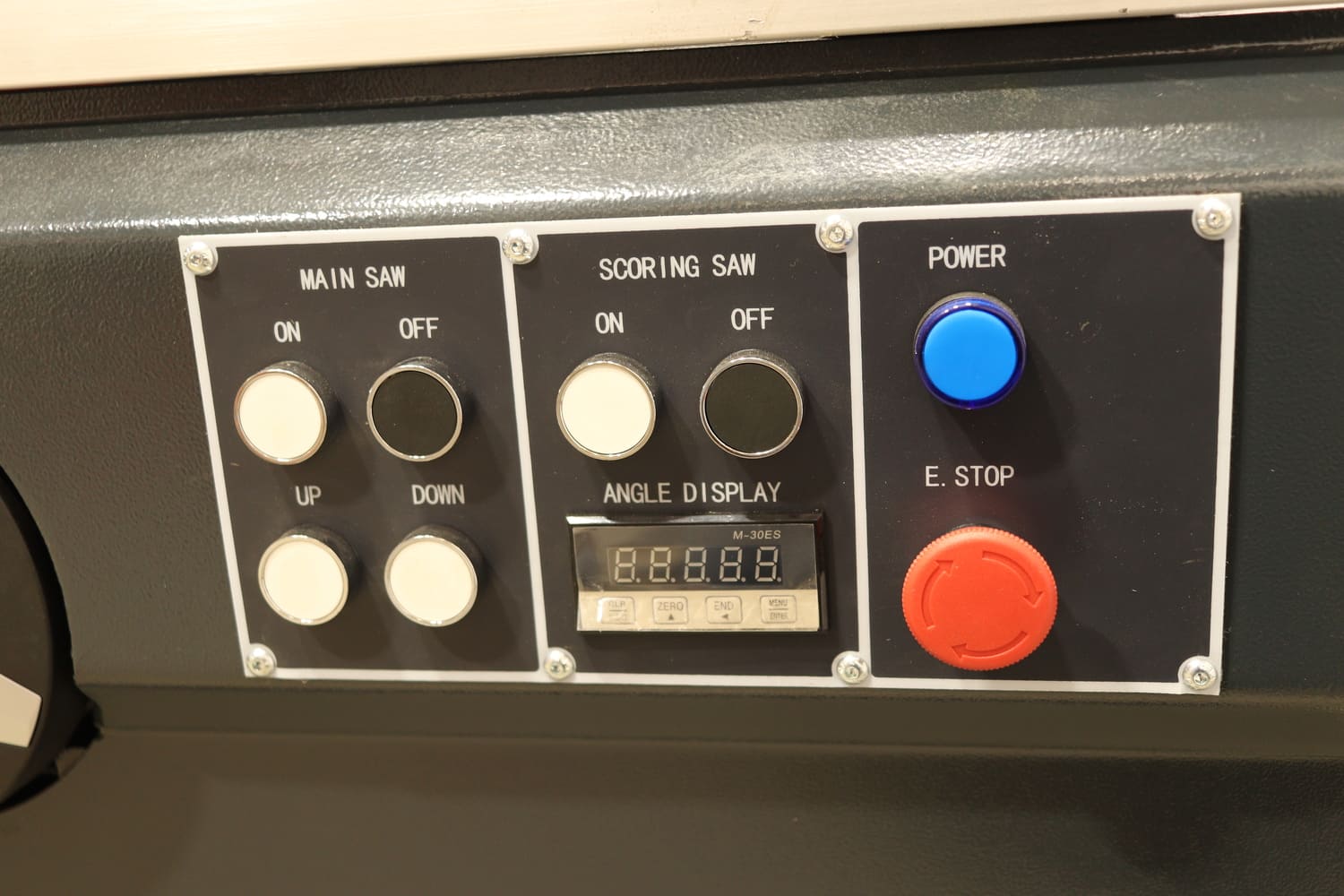

Пульт управления на станке позволяет оператору включать/выключать приводы пил и настраивать вылет основной пилы при помощи электропривода. Значение угла наклона отображается на электронном дисплее в режиме реального времени. На панели расположена кнопка аварийной остановки.

Большой аспирационный кожух удобно регулируется по высоте газлифтами. Обеспечивает безопасную работу на станке и качественное пылеудаление из зоны раскроя даже при пилении под углом. Диаметр патрубка для подключения воздуховода 80 мм.

Для сокращения времени на сервисное обслуживание станка реализована система смазки направляющих, которые отвечают за подъем и опускание основной пилы.

Все электрические компоненты расположены в отдельном герметичном пыленепроницаемом шкафу, что обеспечивает бесперебойную работу станка при любых условиях эксплуатации.
