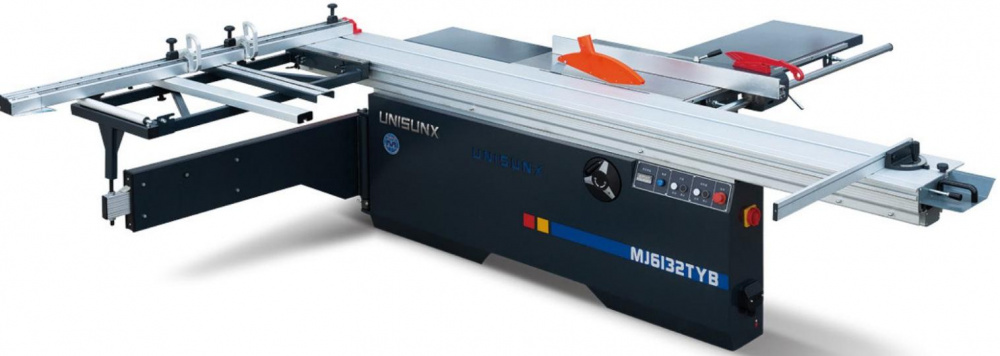

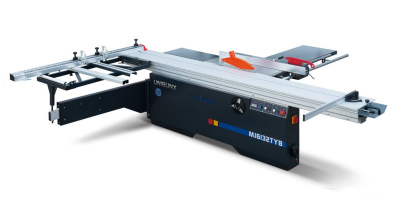

Форматно-раскроечный станок Unisunx MJ6132TYB

Форматно-раскроечный станок MJ6132 TYB предназначен для продольного, поперечного и углового раскроя плитных материалов (МДФ, ДВП, ДСтП и клееных щитов) облицованных и ламинированных, а также заготовок из массивной древесины, с предварительной подрезкой нижней кромки для исключения сколов.

Станок MJ6132 TYB используются на предприятиях и цехах по производству столярно-строительных изделий, клееных щитов, фанеры, производству мебели и других деревообрабатывающих производствах.

Конструктивные особенности

Станина станка сварена из высококачественной листовой стали толщиной 5 мм, элементы которой вырезаны на лазерных станках с высокой точностью, что обеспечивает высокую степень жесткости конструкции станка и устойчивость к изгибу и скручиванию. Геометрическая точность фрезерованных площадок под элементы механизмов перемещений достигается за счет обработки станин на металлообрабатывающих центрах с ЧПУ, что дает возможность получить гарантированно высокую точность и качество.

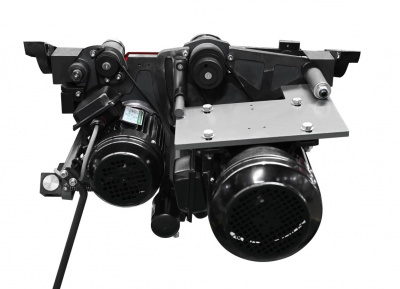

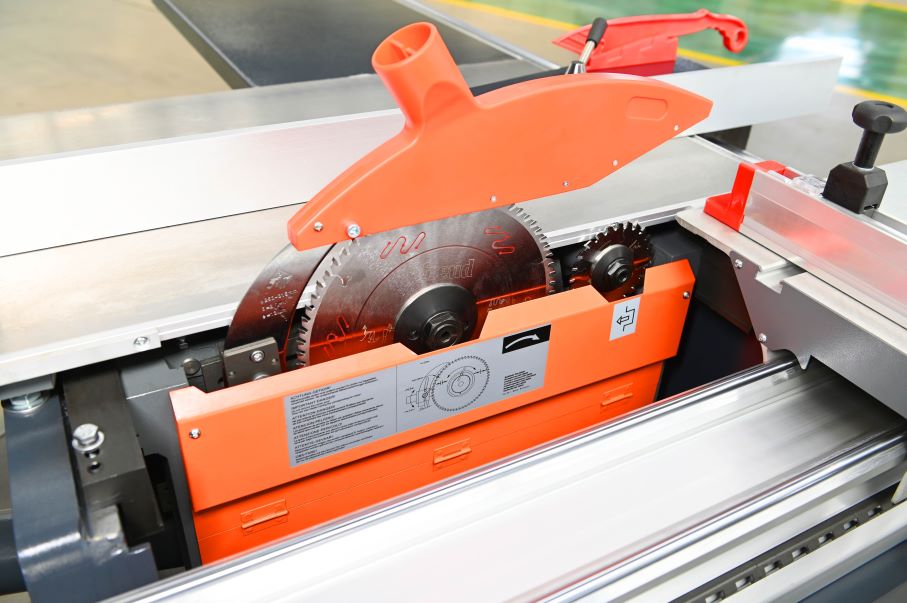

Пильный узел литой, обладает прекрасными виброгасящими свойствами, обеспечивая идеальное качество распила и долговечность. Станок оснащен раздельными приводами на основную и подрезную пилы с возможностью смены частоты вращения вала основной пилы (две скорости 4000 и 6000 об/мин).

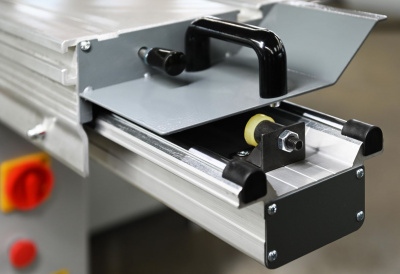

Алюминиевая роликовая каретка шириной 360 мм, стальные цилиндрические направляющие обеспечивают высочайшую точность и качество распиловки. Опыт основных производителей показывает, что на сегодняшний день такой тип каретки наиболее надежен, долговечен и практически не требует технического обслуживания. На передней части каретки расположен откидной рычаг, который фиксирует положение каретки в любом месте, что особенно удобно при загрузке материала.

Массивный фрезерованный чугунный стол имеет высокую степень жесткости и прочности, а рёбра жёсткости обеспечивают стабильность рабочей поверхности на весь срок службы станка.

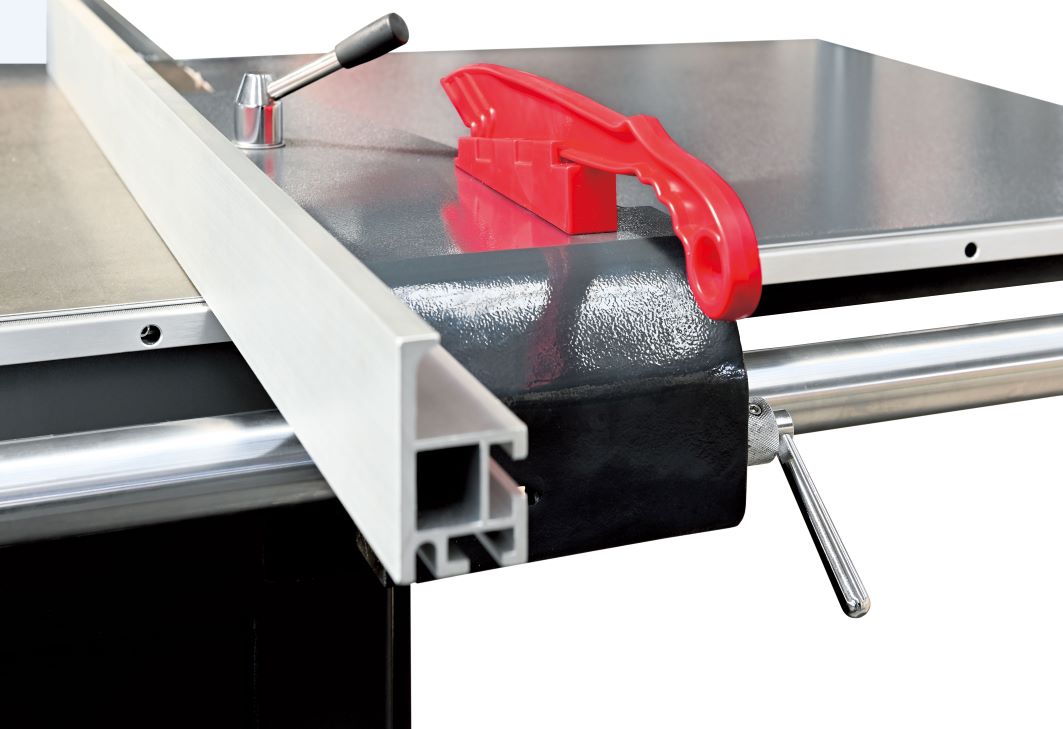

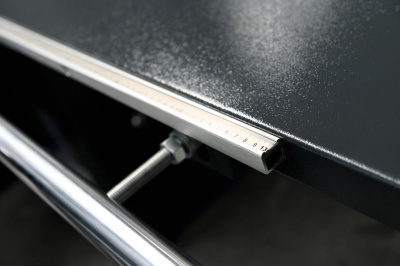

Правый параллельный упор имеет чугунное основание и подвижный алюминиевый профиль длиной 1200 мм, для осуществления параллельных резов упор перемещается по круглой 40 мм направляющей повышенной твердости. Для удобства настройки параллельный упор оснащен зажимом с точной регулировкой размеров. В комплекте идёт толкатель.

Ручки настройки подрезной пилы по вертикали и горизонтали удобно расположена справа от оператора. Здесь же находится маховик настройки основной пилы по высоте.

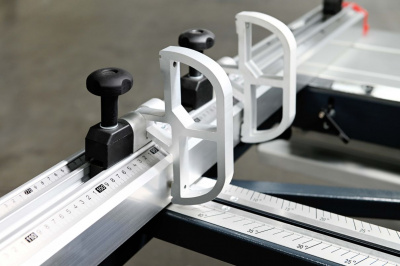

Два мощных откидных упора для точного выставления размеров.

Поперечный, фронтальный стол имеет размер 1200х530 мм, он крепиться к каретке и имеет телескопическую опору. Поперечная упорная линейка 1900 мм может выдвигаться до 3000мм, два откидных упора с линзами. Поддерживающая планка длиной 1010 мм позволяют удобно работать с большими листами. Металлический закатной ролик на торце стола облегчает загрузку тяжелых деталей.

Дополнительные столы справа и на выходе материала увеличивают рабочую поверхность и позволяют удобно раскраивать листы больших размеров. Размер стола справа 500 х 900 мм, стола на выходе 600 х 620 мм.

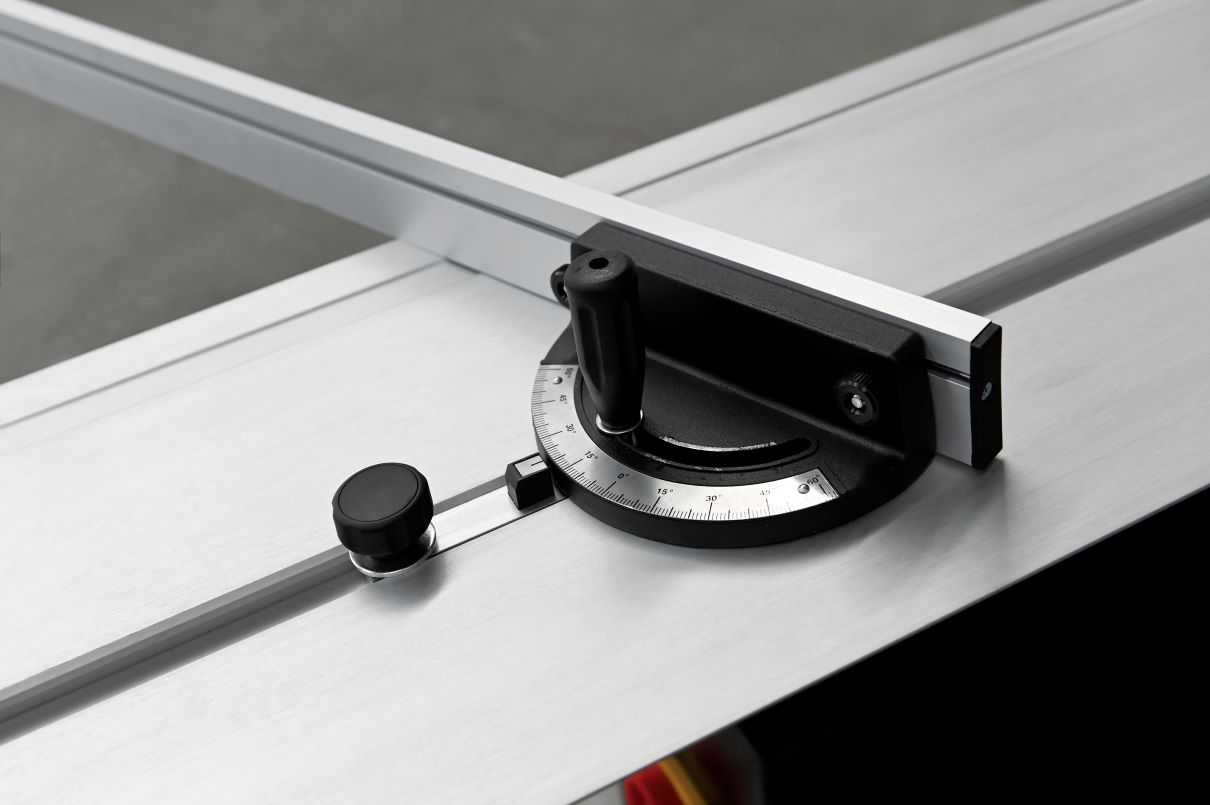

В стандартную комплектацию станка включен упор для раскроя заготовок не под прямым углом. Устанавливается на каретку и настраивается с помощью специальной шкалы.

Пульт управления на станке позволяет оператору включать/выключать приводы пил. Значение угла наклона отображается на электронном дисплее в режиме реального времени. На панели расположена кнопка аварийной остановки.

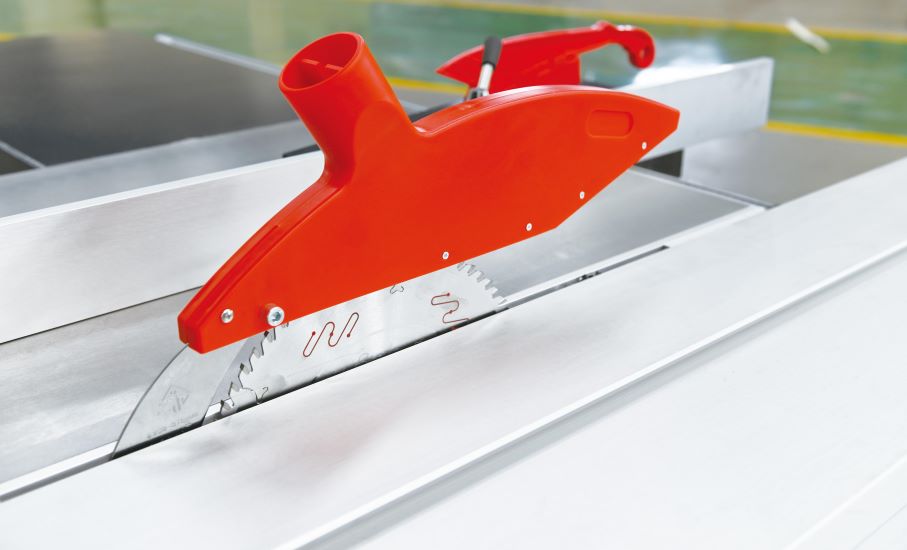

Стандартное ограждение пилы на расклинивающем ноже с патрубком под аспирацию. Диаметр патрубка для подключения воздуховода 60мм.

Все электрические компоненты расположены в отдельном герметичном пыленепроницаемом шкафу, что обеспечивает бесперебойную работу станка при любых условиях эксплуатации.

Комплект ключей для настройки и регулировки станка
