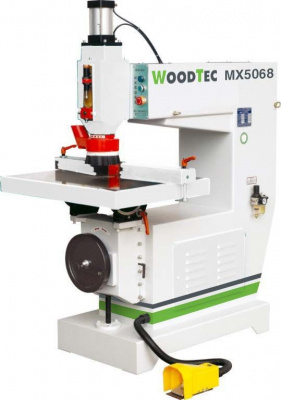

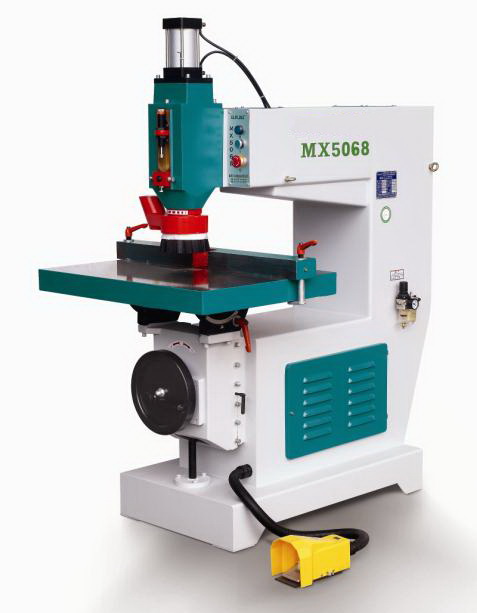

Копировально-фрезерный станок MX 5068
Предназначен для фрезерования прямолинейных и криволинейных контуров, пазов и гнезд, а также сверления и зенкования отверстий в мебельных и столярных заготовках.
Характерные детали - это дверные полотна и мебельные фасады. Здесь выполняются два вида работ:
- прямолинейное фрезерование рельефа на пласти
- фрезерование на плоскости рисунка (например, ложной филенки) по копиру.
- В шаблоне из листового материала вырезается паз необходимого профиля.
- Шаблон устанавливается на стол. При этом обкатной палец стола входит в паз.
- Сверху на шаблоне крепится заготовка. При ручной подаче палец снизу обкатывает профильный паз шаблона, а сверху на заготовке фрезеруется заданный рисунок.
- Прямолинейное фрезерование можно выполнять по направляющей без шаблона.
Конструктивные особенности
|
Направляющая линейка Для прямолинейной обработки на стол крепится направляющая линейка. При необходимости ее можно снять. |
|
Аспирационный кожух Необходим для эффективного удаления стружки из зоны резания. Входит в комплект поставки. |
|
Пневмопривод
Вертикальный ход шпинделя от пневмоцилиндра. Осуществляется с помощью нажатия на педаль. |
|
Угловая шкала Угол наклона стола определяется по угловой шкале. Жесткая фиксация стола с помощью винта, обеспечивает высокую точность размеров заготовки. |
|
Подъем стола Регулировка высоты стола с помощью маховика. Механизм регулировки выполнен массивным, что снижает вибрационные нагрузки и гарантирует высокое качество обработки. |

|
Регулировка обкатного пальца Палец при необходимости можно быстро убирать под стол. |
|
Панель управления Понятная и удобная панель управления не требует высококвалифицированного оператора. |
|
Подготовка воздуха Увеличивает долговечность пневмосистемы и предохраняет её от попадания влаги. |
|
Размеры рабочего стола, мм
|
805х600 |
|
Диапазон скоростей шпинделя, об/мин
|
18000 |
|
Ход шпинделя, мм
|
65 |
|
Мощность двигателей, кВт
|
3 |
|
Габаритные размеры, мм
|
1430х880х1700 |
|
Масса, кг
|
440 |
