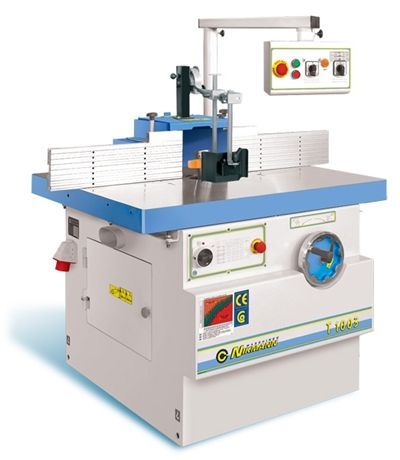

Фрезерный станок по дереву ZMM Stomana Т-1003
Фрезерный станок производства Р. Болгария предназначен для выполнения разнообразных фрезерных работ как с ручной подачей, так и с автоподающим устройством.
Наличие наклоняемого шпинделя от 90º-45º позволяет расширить операционные возможности станка: уменьшить номенклатуру применяемого инструмента, а также повысить качество обрабатываемой поверхности сложных профилей. При профилировании возможно устанавливать фрезы до Ø 275 мм, а при шипонарезании Ø 400 мм.

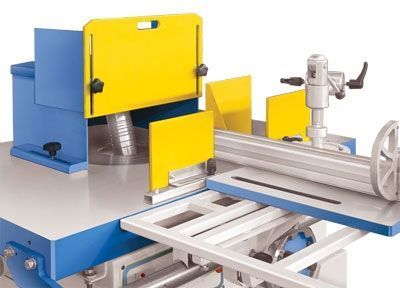

Комплект для шипонарезания состоит из кожуха Ø 400 мм, специального стола, установленного на каретку и поворотной линейки с эксцентриковым прижимом(опция). Есть возможность доукомплектовывать станок быстросменными шпинделямиØ 32 ; Ø 40 ; Ø 50 мм. и 2-мя удлинительными столами справа и слева от рабочего стола.
При установке односкоростного двигателя 7,5 кВт обороты фрезерного шпинделя составят 6000, 8000. 10000 или 3000, 4000, 5000 об/мин.
Возможность реверсивного вращения шпинделя при операции шипонарезании позволяет получать более высокую чистоту обработки ( опция).

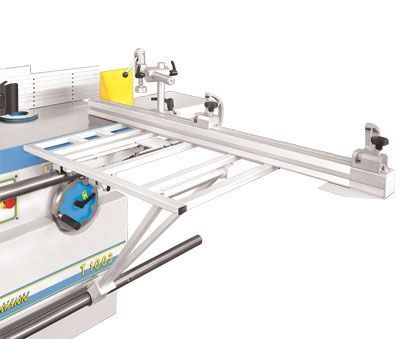

Подвижная каретка ( опция) из чугуна с телескопической опорной линейкой и двумя эксцентриковыми прижимами для заготовки, установлена на 2-ух круглых направляющих, которые крепятся к корпусу станка .
Выходы под аспирационную систему Ø120 мм находятся над и под рабочим столом.
Подвижной пульт управления удобно вынесен над рабочим столом.
|
Размеры рабочего стола, мм
|
1100 х 900 |
|
Ход шпинделя, мм
|
1100 |
|
Потребляемая мощность, кВт
|
5,5 |
|
Габаритные размеры, мм
|
1500х1000х1120 |
|
Масса, кг
|
465 |
|
ОПЦИИ: |
|
|
|

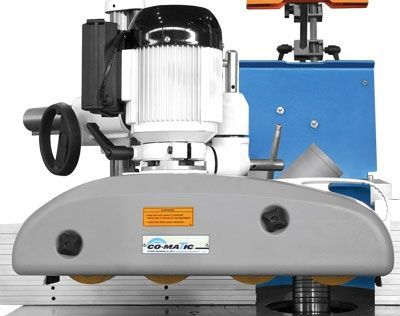

Автоподатчик МХ 48 |
|
|
|
Подвижная каретка с телескопической линейкой 1219мм. |
мм |
500х760 |
|
Комплект для нарезания шипов с кожухом ф400мм |
|
|
|
Удлинение стола - левое и правое |
мм |
500х320 |
|
Сменные шпинделя на конус морзе МК5 |
мм |
32;40;50 |
|
Мотор односкоростной |
кВт |
7,5 |
|
Обороты шпинделя при односкоростном двигателе |
об/мин |
3000/4000/5000 или 6000/8000/10000 |
|

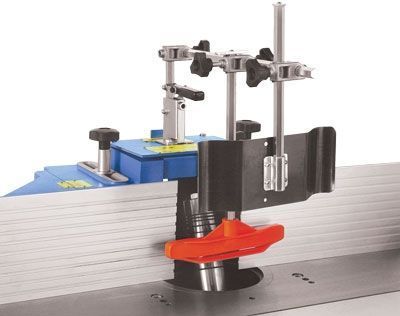

Прижим Mori для тонких заготовок
|
|
|
