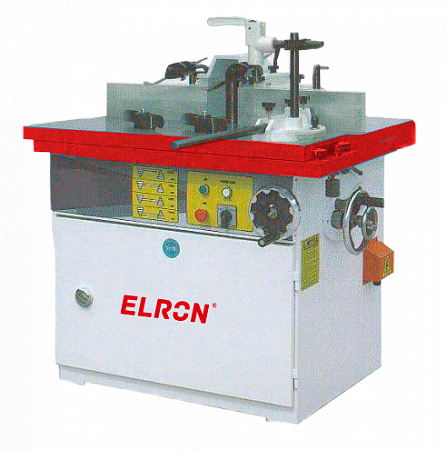

Фрезерный станок по дереву Qingdao MX 5117 H

Фрезерный станок MXB5117H отличается широкими функциональными возможностями, позволяющими использующим их деревообрабатывающим предприятиям и цехам производить широкий ассортимент качественных изделий для мебельной, столярной и строительной промышленности. Помимо функциональности, данная модель характеризуется надежностью и жесткостью конструкции, отличным качеством производимой продукции, простотой, удобством и безопасностью эксплуатации.


Назначение:

Фрезерный станок модели MXB5117H применяется на различных по масштабам и мощности предприятиях и в цехах, занятых производством мебели, материалов для проведения столярных и строительных работ, в качестве оборудования  фрезерования деталей и заготовок, произведенных из цельной древесины различных пород, а также древесных плитных материалов. Конструкция станка обеспечивает способность оборудования осуществлять различные операции по фрезерованию заготовок с целью производства широкого многообразия изделий и материалов из древесины. При этом обработка заготовок выполняется с применением направляющих измерительных устройств при подаче заготовок в рабочую зону станка в ручном режиме.


Достоинства фрезерного станка MXB5117H:

- фрезерный узел станка имеет привод от мощного электрического двигателя (5,5 кВт) и функционирует с высокой скоростью, благодаря чему обеспечивается отличное качество производимой поверхности заготовок, изготовленных из различных пород древесины,
- шпиндель станка оснащен функцией регулировки скорости вращения в диапазоне от 3000 до 10000 оборотов в минуту (4 стандартные скорости), что позволяет производить фрезерование с учетом условий и задач производства, а также особенностей обрабатываемого материала,
- виброустойчивость и прочность конструкции станка, влияющие на качество выпускаемой продукции и ресурс оборудования, обеспечивают массивная станина и литой рабочий стол размером 1000х750 мм,
- станок способен осуществлять зарезку простых шипов благодаря специальной каретке, которая размещается на рабочей поверхности станка,
- шипорезная каретка имеет увеличенный параметр ширины, благодаря чему она способна осуществлять обработку заготовок больших габаритов,
- конструкция фрезеровочного узла обеспечивает возможность комплектации обрабатывающим инструментом различного диаметра (максимальный диаметр фрез, используемых в данном станке без защитного корпуса, составляет 220 мм), что позволяет с высоким качеством производить широкий спектр изделий из древесины,
- безопасность работы оператора обеспечивается наличием в базовой комплектации поставки защитного корпуса для вращающейся фрезы, который оснащен также направляющими измерительными устройствами и отверстием для монтажа аспирационной системы.


Особенности конструкции фрезерного станка модели MXB5117H:

1. Фрезерный узел.
Фрезерный агрегат может быть оснащен обрабатывающим инструментом различного диаметра (максимальный диаметр фрезы 170 мм), благодаря чему повышается функциональность станка и расширяется ассортимент выпускаемой продукции. Точное позиционирование и перемещение фрезерной головки осуществляется по высокопрочным направляющим, выполненным из алюминия и обладающим высокой жесткостью, износостойкостью и простотой настройки.




2. Простота регулировки фрезерной головки.
Фрезерный агрегат оснащен простой и удобной в эксплуатации системой настройки и регулировки основных параметров обработки заготовок (в первую очередь, глубины фрезерования), что облегчает работу оператора и ускоряет технологический процесс.




3. Каретка для зарезки шипов, оснащенная функцией перемещения.
Станок укомплектован шипорезной кареткой, способной перемещаться для осуществления операций по зарезке шип-пазов и фрезерованию продольного профиля.




4. Надежный шпиндель.
Шпиндель станка, выполненный с высокой точностью и прошедший предварительную балансировку на заводе-изготовителе, гарантирует стабильное и точное функционирование обрабатывающего инструмента даже на высоких скоростях вращения (до 10000 оборотов в минуту), благодаря чему станок способен осуществлять эффективное фрезерование разнообразного древесного материала на протяжении длительного периода эксплуатации.




5. Позиционирование шпинделя.
Процесс позиционирования шпинделя по вертикали отличается быстротой и удобством, поскольку осуществляется посредством специального механизма, оснащенного устройством блокировки шпинделя и подъемного ролика в необходимом положении. Такая система обеспечивает точность и стабильность фрезерования материала.



6. Функция изменения направления вращения шпинделя.
Шпиндель станка оснащен возможностью изменения направления вращения (реверса), благодаря чему упрощается процесс управления и настройки оборудования, а также сокращается число используемых фрез.



7. Измерительное устройство (линейка), расположенное сбоку станка.
Роликовая каретка для зарезки шипов оборудована направляющей линейкой с выдвижным упорным механизмом и прижимным устройством эксцентрикового типа, что обеспечивает точное и стабильное базирование материала на рабочей поверхности станка для точного фрезерования. Боковая линейка имеет четкую шкалу, при помощи которой осуществляется настройка и регулировка угла ее  наклона.




8. Прижимные устройства.
Рабочая поверхность станка оборудована системой надежных прижимов, гарантирующий стабильную и равномерную фиксацию заготовок.




9. Пульт управления оборудованием.
Настройка и регулировка функционирования станка осуществляется посредством эргономичного пульта управления, обладающего простым и интуитивно доступным интерфейсом.


10. Ящик с набором инструментов.
В базовый комплект поставки станка входит ящик с инструментом, необходимым для монтажа и технического обслуживания оборудования.
