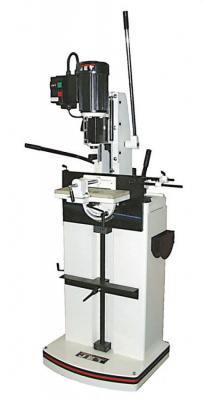

Долбежный станок по дереву Jet 720HD

снят с производства

720HD – долбежно-пазовальный станок промышленного класса; кроме надёжности, долговечности и высокой мощности его отличает универсальность применения, что обусловлено гибкостью конструкции, допускающей несколько вариантов переналадки в зависимости от типа решаемых задач.

Рабочий стол, выполненный из массивной чугунной отливки, можно установить горизонтально или наклонить вправо на произвольный угол в пределах 45° - в таком положении делаются пазы под углом к поверхности. Кроме этого стол можно повернуть влево на 90°, что позволяет работать с торцом заготовки и с готовыми изделиями типа дверного полотна или оконного переплета (нижняя сторона детали при этом «ложится» на регулируемый упор). Если стол мешает работе с габаритными изделиями, его можно снять и разместить на специальном кронштейне для хранения, расположенном сбоку тумбы.

Важно, что конструкция со съемным столом совмещается с возможностью подачи сверлильно-долбежной части по осям. Крестообразные направляющие координатного механизма располагаются в основании колонны, подача производится при помощи рычагов. Для работы с серийными изделиями предусмотрены настраиваемые ограничители хода по осям и торцевой упор заготовки.

ОСОБЕННОСТИ:

• Реечный механизм подачи с газовым упором
• Регулируемый упор глубины долбления
• Продольный упор заготовки
• Винтовой прижим заготовки к продольному упору
• Регулируемый торцевой упор заготовки
• Перемещение резца по трем координатным осям
• Регулируемые ограничители хода по продольной и вертикальной осям
• Возможность наклона рабочего стола
• Рабочий стол из чугунного литья с деревянной накладкой
• Съемный рабочий стол
• Кронштейн для хранения рабочего стола
• Регулируемый нижний упор для работы с высокими заготовками
